ฟิล์มโฟโต้มาสก์เป็นมาสเตอร์เพลทที่ใช้สำหรับการผลิตเวเฟอร์วงจรรวม โดยนำข้อมูลที่เกี่ยวข้องของโครงร่างการออกแบบวงจรรวม ในกระบวนการผลิตแผ่นเวเฟอร์ ลวดลายบน Film Photomask จะถูกถ่ายโอนไปยังวัสดุซับสเตรตที่ถูกเปิดออกผ่านกระบวนการต่างๆ เช่น การเคลือบไวแสง การเปิดรับแสง และการพัฒนาเพื่อให้เกิดการถ่ายโอนรูปแบบ
แสงจะหักเหผ่านส่วนที่โปร่งใสของ Film Photomask และความเข้มของแสงจะแตกต่างไปยังพื้นที่ทึบแสงในบริเวณใกล้เคียง เลนส์ฉายภาพจะรวบรวมรังสีเหล่านี้และรวมแสงเพื่อฉายลงบนพื้นผิวของแผ่นเวเฟอร์เพื่อถ่ายภาพ หากคุณต้องการแยกรูรับแสงโปร่งใสสองช่องที่อยู่ติดกันบน Film Photomask ความเข้มของแสงของพื้นที่มืดที่อยู่ระหว่างทั้งสองจะต้องน้อยกว่าความเข้มของแสงของพื้นที่โปร่งใสมาก การแสวงหาความละเอียดสูงนี้ไม่เพียงสะท้อนให้เห็นในการปรับปรุงอย่างต่อเนื่องของความยาวคลื่นของแหล่งกำเนิดแสงและตัวต้านทานแสงเท่านั้น แต่ยังรวมถึงการอัปเดตประเภทของโฟโตมาสก์และวัสดุที่ใช้อย่างต่อเนื่องอีกด้วย
โฟโตมาสก์ในปัจจุบันที่ใช้ในการผลิตเซมิคอนดักเตอร์ส่วนใหญ่เป็นแบบไบนารีฟิล์มโฟโต้มาสก์, โฟโตมาสก์แบบฟิล์มเฟสชิฟต์ และโฟโตมาสก์แบบฟิล์ม EUV

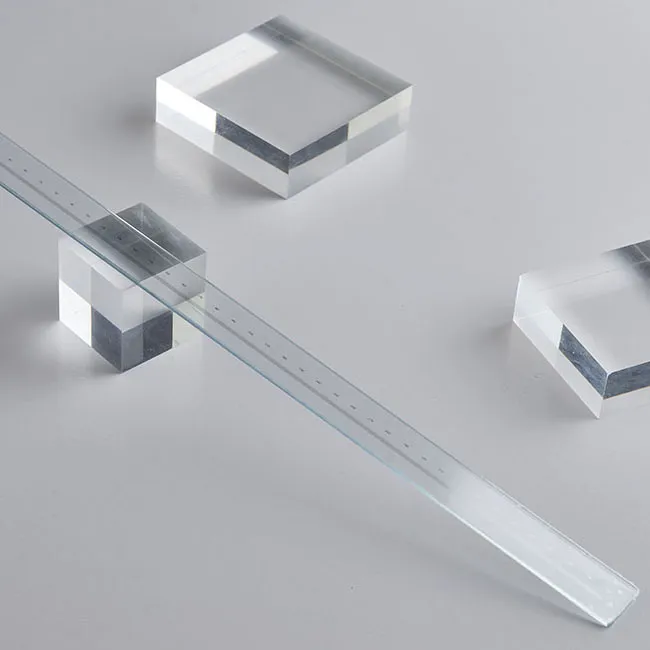

ควอตซ์สังเคราะห์ถูกเตรียมโดยการสะสมตามแนวแกนของเฟสแก๊ส เป็นบล็อกแก้วควอทซ์ที่เกิดจากปฏิกิริยาเคมีชุดหนึ่งในเปลวไฟไฮโดรเจน-ออกซิเจนเพื่อสร้างอนุภาคซิลิคอนไดออกไซด์ ในหมู่พวกเขาสารประกอบซิลิกอนอาจเป็น SiCl4, SiHCl3, SiH2Cl2 หรือแม้แต่ SiH4 ควอตซ์สังเคราะห์จะต้องมีการส่งผ่านแสงสูงกว่า 99% ทนต่อแสงได้ดี อัตราการขยายตัวทางความร้อนต่ำ คุณภาพสูง ความเรียบสูง ความแม่นยำของพื้นผิวสูง ความต้านทานพลาสมาที่แข็งแกร่งและความต้านทานต่อกรดและด่าง ฉนวนสูง และคุณสมบัติอื่น ๆ
สารตั้งต้นของฟิล์มโฟโตมาสก์หรือที่เรียกว่าสารตั้งต้นโฟโตมาสก์เปล่า หมายถึงสารตั้งต้นควอตซ์ซึ่งมีวัสดุเชิงหน้าที่ เช่น Cr และ MoSi ได้ถูกสะสมไว้ จากนั้นจึงเคลือบสารป้องกันแสงสะท้อนและสารต้านทานแสง หลังจากได้รับแสง การแกะสลัก การลอก ทำความสะอาด การตรวจสอบ และกระบวนการอื่นๆ แล้ว ฟิล์มโฟโต้มาสก์ก็จะถูกเตรียม สารตั้งต้นของฟิล์มโฟโตมาส์กคิดเป็นประมาณ 90% ของต้นทุนวัตถุดิบของผลิตภัณฑ์ฟิล์มโฟโตมาส์ก และเป็นปัจจัยสำคัญในต้นทุนของผลิตภัณฑ์ฟิล์มโฟโตมาส์ก เนื่องจากผู้ใช้ Film Photomask ยังคงเพิ่มความต้องการด้านคุณภาพของผลิตภัณฑ์ขั้นสุดท้าย บริษัท Film Photomask จึงแสวงหาความก้าวหน้าในด้านคุณภาพผลิตภัณฑ์อย่างต่อเนื่อง และคุณภาพของสารตั้งต้นของ Film Photomask มีผลกระทบอย่างมีนัยสำคัญต่อคุณภาพของฟิล์มโฟโต้มาสก์ผลิตภัณฑ์ขั้นสุดท้าย ตัวบ่งชี้ที่สำคัญของพื้นผิวฟิล์มโฟโตมาสก์ ได้แก่ ความเรียบ ประสิทธิภาพและความหนาของวัสดุที่สะสมบนพื้นผิว ความสะอาด ฯลฯ เนื่องจากโหนดเทคโนโลยีของการผลิตวงจรรวมยังคงหดตัวต่อไป ข้อกำหนดสำหรับตัวบ่งชี้ทางเทคนิคเหล่านี้จึงเข้มงวดมากขึ้นเรื่อยๆ
ฟิล์ม ฟิล์มกันรอย Photomask เป็นฟิล์มใสหนา 1µm ติดบนกรอบอลูมิเนียมอัลลอยด์ การใช้งานของฟิล์มโฟโต้มาสก์ฟิล์มป้องกันมีหน้าที่หลักสองประการ ประการแรกคือต้องแน่ใจว่าฝุ่นหรืออนุภาคที่ติดอยู่กับ Film Photomask จะไม่ถูกถ่ายภาพบนชิปในระหว่างกระบวนการรับแสง อีกประการหนึ่งคือการรักษาความสะอาดของโฟโตมาสก์ ลดการสึกหรอของโฟโตมาสก์ฟิล์มระหว่างการใช้งาน และปรับปรุงประสิทธิภาพการผลิตของการผลิตเซมิคอนดักเตอร์
