ในสาขามาตรวิทยาเชิงแสงที่มีการพัฒนาอย่างรวดเร็วกระบอก CGH โมฆะได้กลายเป็นเครื่องมือที่ขาดไม่ได้สำหรับการทดสอบความแม่นยำและการสอบเทียบพื้นผิวทรงกระบอกและทรงกลม ด้วยการแทนที่การตั้งค่าเชิงกลที่ซับซ้อนด้วยโฮโลแกรมที่สร้างด้วยคอมพิวเตอร์ (CGH) ตัวแก้ไขค่าว่างเหล่านี้ทำให้สามารถตรวจสอบพื้นผิวได้อย่างแม่นยำเป็นพิเศษในระบบออพติคอลระดับไฮเอนด์ เช่น กล้องโทรทรรศน์ เลนส์กล้อง และเครื่องมือตรวจสอบเซมิคอนดักเตอร์ บทความนี้สำรวจยังไง, ทำไม, และอะไรทำให้ CGH Cylind Nulls มีความสำคัญสำหรับอุตสาหกรรมที่ต้องการความแม่นยำระดับต่ำกว่าไมครอนและโซลูชันการทดสอบที่คุ้มค่า ในขณะเดียวกันก็เน้นย้ำถึงความเป็นเลิศระดับมืออาชีพของNingbo Zhixing Optical Technology Co. , Ltd.ซึ่งเป็นผู้ผลิตชั้นนำในด้านนี้
CGH กระบอก Nulls คืออะไร?
CGH Cylind Nulls ทำงานอย่างไร และเหตุใดจึงมีความสำคัญ
พารามิเตอร์ผลิตภัณฑ์และข้อกำหนดทางเทคนิค
การใช้งานและข้อดีด้านประสิทธิภาพ
เกี่ยวกับ Ningbo Zhixing Optical Technology Co. , Ltd.
คำถามที่พบบ่อย – ทุกสิ่งที่คุณต้องการทราบเกี่ยวกับค่า Nulls กระบอกสูบ CGH
สรุปและติดต่อเรา

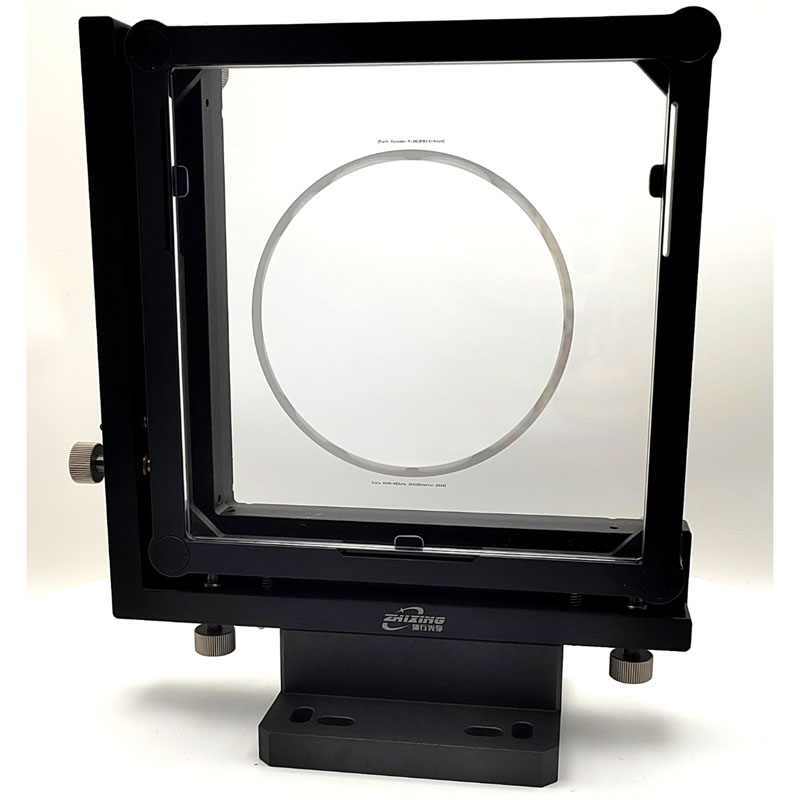

กระบอก CGH โมฆะเป็นองค์ประกอบออพติคอลโฮโลแกรมเฉพาะทางที่ออกแบบมาเพื่อทดสอบและตรวจสอบรูปร่างพื้นผิวของส่วนประกอบออพติคัลแบบทรงกระบอกหรือแอสเฟอริคัล แทนที่จะอาศัยพื้นผิวอ้างอิงเชิงกลแบบดั้งเดิม อุปกรณ์เหล่านี้ใช้โฮโลแกรมที่คำนวณอย่างแม่นยำเพื่อสร้างคลื่นอ้างอิง เมื่อหน้าคลื่นโฮโลแกรมนี้โต้ตอบกับพื้นผิวทดสอบ การเบี่ยงเบนใดๆ จากรูปร่างในอุดมคติจะปรากฏให้เห็นเป็นรูปแบบการรบกวน
ผลลัพธ์คือการประเมินความแม่นยำของพื้นผิวออปติคอลที่มีความละเอียดสูงในทันที โดยไม่ต้องใช้เลนส์ null เชิงกลที่มีราคาแพงกระบอก CGH โมฆะนำความแม่นยำแบบดิจิทัลมาสู่การทดสอบเชิงแสง โดยให้ความยืดหยุ่น ความสามารถในการทำซ้ำ และข้อผิดพลาดในการตั้งค่าน้อยที่สุด
หลักการทำงานของ กระบอก CGH โมฆะอยู่ในเลนส์สายตาแบบเลี้ยวเบน โฮโลแกรมที่สร้างด้วยคอมพิวเตอร์จะถูกเข้ารหัสด้วยรูปแบบเฟสที่สอดคล้องกับรูปร่างในอุดมคติของพื้นผิวแสงทรงกระบอกที่กำลังทดสอบ เมื่อลำแสงเลเซอร์ผ่านหรือสะท้อนจากโฮโลแกรมนี้ มันจะสร้างหน้าคลื่นที่ตรงกับรูปร่างของแสงตามทฤษฎีอย่างแม่นยำ
เมื่อหน้าคลื่น CGH และหน้าคลื่นของพื้นผิวทดสอบซ้อนทับกัน ความไม่สมบูรณ์ใดๆ จะปรากฏเป็นรูปแบบขอบ ขอบเหล่านี้ช่วยให้วิศวกรด้านการมองเห็นสามารถตรวจจับความเบี่ยงเบนในด้านความโค้ง การจัดตำแหน่ง หรือความเรียบของพื้นผิวด้วยความแม่นยำระดับนาโนเมตร
โดยไม่จำเป็นต้องใช้เลนส์ null ที่มีราคาแพง หนัก และเปราะบาง
ช่วยให้การทดสอบรูปทรงที่ซับซ้อนง่ายขึ้น
ส่งข้อมูลที่เชื่อถือได้โดยใช้เวลาน้อยลง ช่วยเพิ่มประสิทธิภาพการผลิต
ช่วยให้มั่นใจได้ถึงความแม่นยำของความยาวคลื่นย่อยสำหรับอุตสาหกรรมต่างๆ เช่น การบินและอวกาศ การป้องกันประเทศ และออพติคที่มีความแม่นยำ
ในโลกที่ความถูกต้องกำหนดความสำเร็จกระบอก CGH โมฆะ มอบสะพานเชื่อมระหว่างความตั้งใจในการออกแบบและประสิทธิภาพด้านออพติคอลในโลกแห่งความเป็นจริง
ประสิทธิภาพของกกระบอก CGH โมฆะขึ้นอยู่กับมาตรฐานการผลิตที่แม่นยำ ด้านล่างนี้คือข้อกำหนดสำคัญที่กำหนดคุณภาพและประสิทธิภาพ:
| พารามิเตอร์ | ข้อมูลจำเพาะ | คำอธิบาย |
|---|---|---|
| วัสดุ | ซิลิกาผสม / ควอตซ์ | ความโปร่งใสสูงและการขยายตัวทางความร้อนต่ำ |
| ช่วงความยาวคลื่น | 405 นาโนเมตร – 1,064 นาโนเมตร | เข้ากันได้กับอินเตอร์เฟอโรมิเตอร์ส่วนใหญ่ |
| ความแม่นยำของพื้นผิว | แลมบ์ดา/20 หรือดีกว่า | รับประกันความแม่นยำระดับต่ำกว่านาโนเมตร |
| ช่วงเส้นผ่านศูนย์กลาง | 25 มม. – 300 มม | ปรับแต่งได้สำหรับการตั้งค่าออปติคอลต่างๆ |
| ประเภทรูปแบบ | ไบนารี / หลายระดับ | ปรับให้เหมาะสมตามความต้องการของลูกค้า |

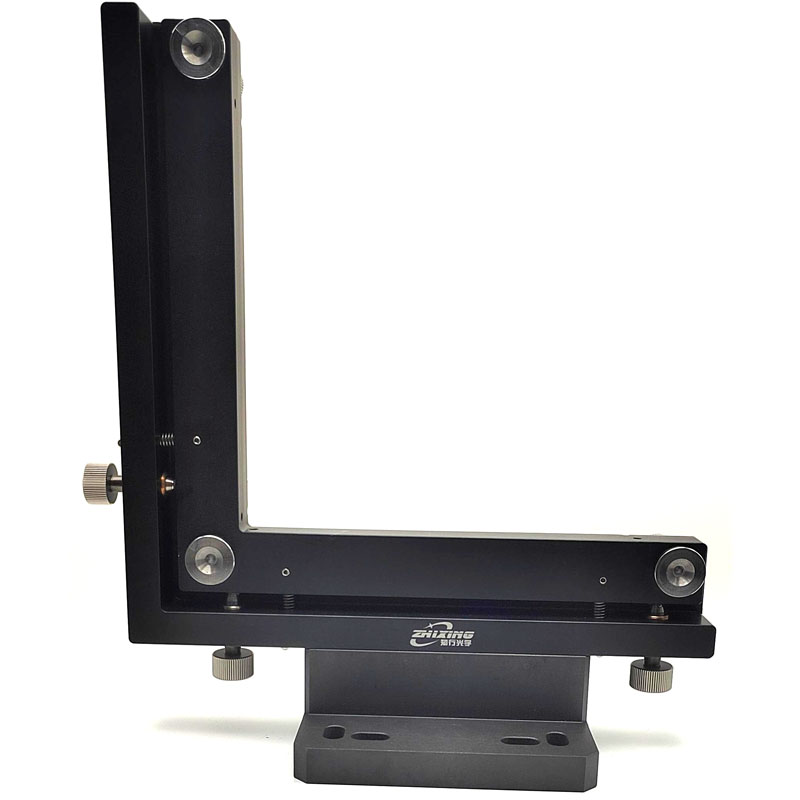

| ตัวเลือกการติดตั้ง | ฟิกซ์เจอร์/เพลทแบบกำหนดเอง | บูรณาการอย่างยืดหยุ่นกับระบบการทดสอบ |
| คุณสมบัติ | ค่า | หมายเหตุ |
|---|---|---|
| ความแม่นยำของเฟส | ≤ แล/50 | ความเที่ยงตรงสูงในการออกแบบหน้าคลื่น |
| ประสิทธิภาพการเลี้ยวเบน | ≥ 90% | รับประกันรูปแบบการรบกวนที่แข็งแกร่งและสะอาด |
| อุณหภูมิในการทำงาน | -20°ซ ถึง +80°ซ | มีเสถียรภาพในสภาพแวดล้อมที่แตกต่างกัน |
| สภาพการเก็บรักษา | แห้ง ไร้ฝุ่น | ปกป้องพื้นผิวโฮโลแกรม |
| ความเข้ากันได้ของการตรวจสอบ | Zygo, 4D, ระบบไตรออปติกส์ | เข้ากันได้กับแบรนด์หลัก ๆ |
แต่ละกระบอก CGH โมฆะได้รับการออกแบบและทดสอบด้วยการสอบเทียบที่ตรวจสอบย้อนกลับได้ตามมาตรฐานมาตรวิทยาสากล เพื่อให้มั่นใจถึงความแม่นยำและความสามารถในการทำซ้ำที่สม่ำเสมอ
กระบอก CGH โมฆะถูกนำมาใช้ในการใช้งานด้านการมองเห็นที่หลากหลาย รวมไปถึง:
การตรวจสอบและการจัดตำแหน่งเลนส์ทรงกระบอก
การตรวจสอบกระจกแอสเฟอริคัล
การสอบเทียบการประกอบระบบออปติคัล
การประเมินพื้นผิวเวเฟอร์เซมิคอนดักเตอร์
การทดสอบการผลิตเลนส์การบินและอวกาศ
ความแม่นยำ– บรรลุความแม่นยำระดับนาโนเมตรในการวิเคราะห์หน้าคลื่น
ประสิทธิภาพ– ลดเวลาการทดสอบลง 60% เมื่อเทียบกับวิธีดั้งเดิม
ความคุ้มทุน– ขจัดความจำเป็นในการใช้เลนส์ null แบบกลไกหลายตัว
ความยืดหยุ่น– ปรับแต่งได้อย่างง่ายดายสำหรับการออกแบบเลนส์ที่แตกต่างกัน
การตรวจสอบย้อนกลับ– เข้ากันได้กับอินเตอร์เฟอโรมิเตอร์มาตรฐานอุตสาหกรรมเพื่อการบูรณาการที่ง่ายดาย
Ningbo Zhixing Optical Technology Co. , Ltd.เป็นผู้ผลิตที่ได้รับการยอมรับทั่วโลกซึ่งเชี่ยวชาญด้านเครื่องมือทดสอบทางแสงที่มีความแม่นยำสูง องค์ประกอบโฮโลแกรม และโซลูชันมาตรวิทยา ด้วยประสบการณ์หลายทศวรรษในการออกแบบและการผลิตออพติคัล บริษัทได้สร้างชื่อเสียงอันแข็งแกร่งในด้านนวัตกรรม ความน่าเชื่อถือ และความเชี่ยวชาญทางเทคนิคในสาขากระบอก CGH โมฆะและมาตรวิทยาโฮโลแกรม

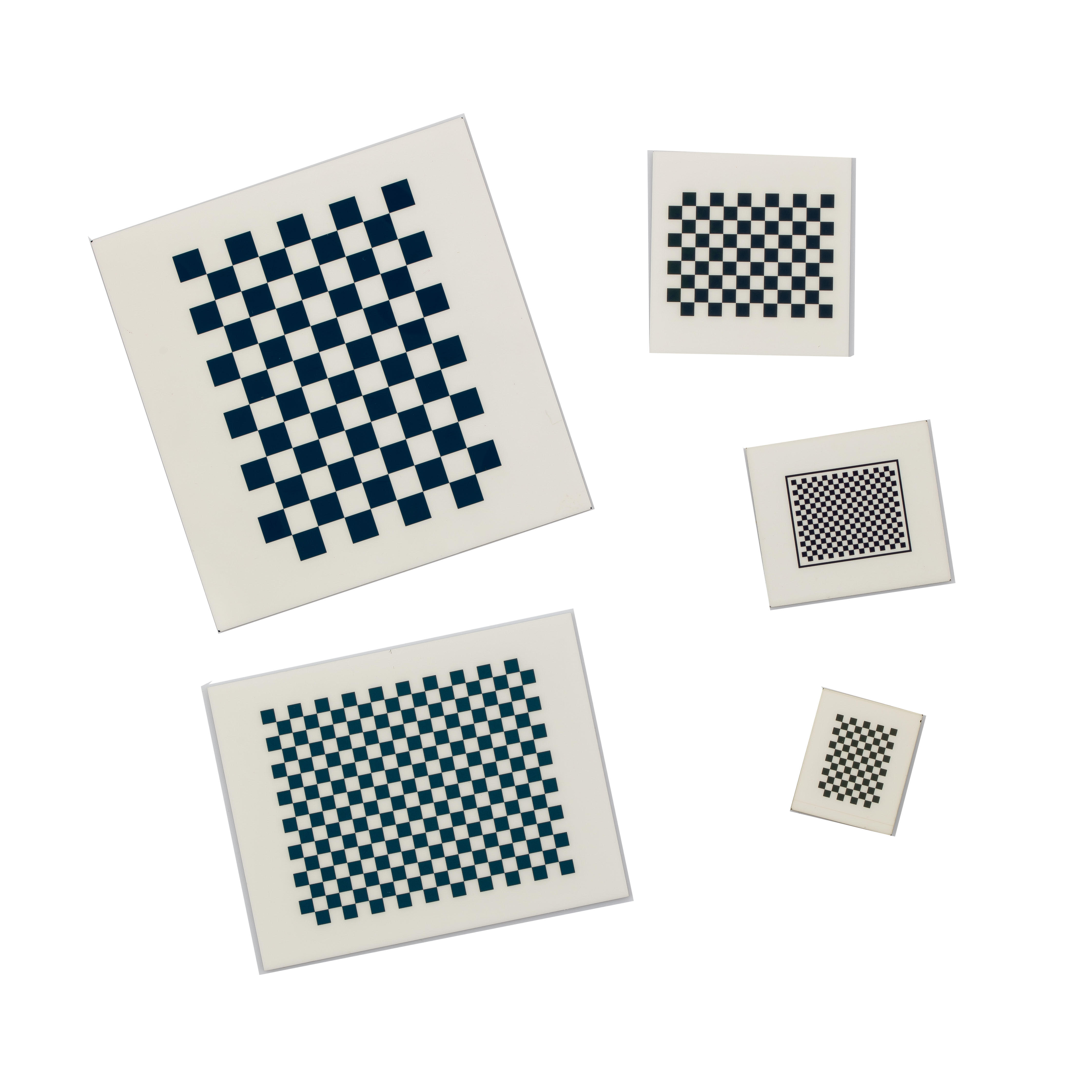

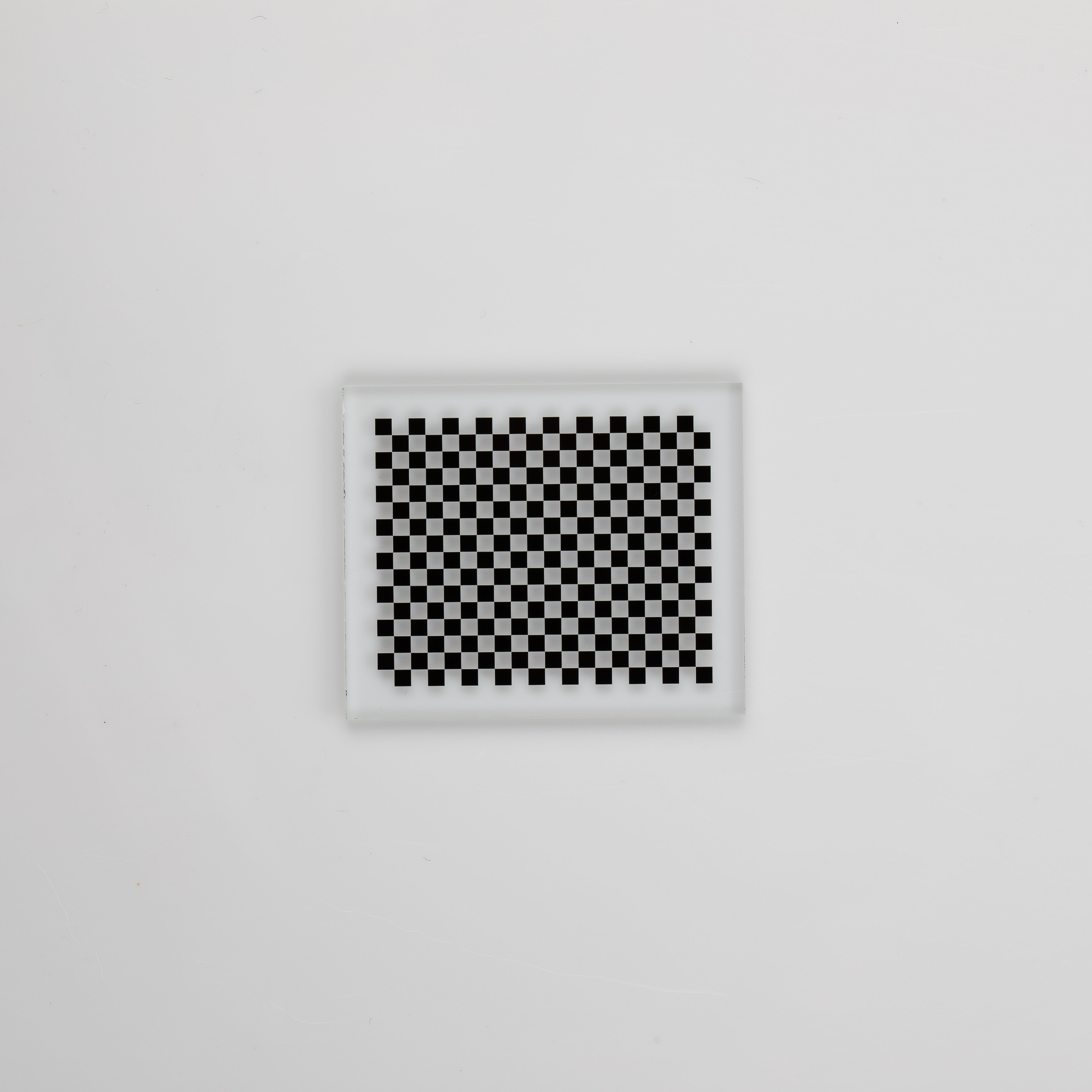

Ningbo Zhixing Optical Technology Co. , Ltd.เป็นองค์กรเทคโนโลยีที่มุ่งเน้นการวิจัยและพัฒนาอุปกรณ์เกี่ยวกับการมองเห็น เช่น Machine Vision Calibration Board, Optical Glass Line Ruler, Photomask และอื่นๆ ผู้ก่อตั้งบริษัทสำเร็จการศึกษาจาก Chinese Science Dean Chunguang Machinery Institute ทีมวิจัยและพัฒนาหลักประกอบด้วยแพทย์หลายคนที่สำเร็จการศึกษาจาก Changchun Institute of Optics and Electronics, Zhejiang University, Beijing Institute of Technology และโรงเรียนออปโตอิเล็กทรอนิกส์ที่มีชื่อเสียงในประเทศอื่นๆ
บริษัทสามารถทำการออกแบบระบบออพติคอล การประมวลผลพื้นผิวแอสเฟอริคัล การผลิตเครื่องตรวจจับพื้นผิวแอสเฟอริคัล (CGH) การพัฒนาบอร์ดสอบเทียบวิชันซิสเต็ม และความต้องการอื่นๆ ตามความต้องการของลูกค้า ในเครื่องตรวจจับพื้นผิวแอสเฟอริคัล (CGH) มีสิทธิ์ในทรัพย์สินทางปัญญาที่เป็นอิสระ ซึ่งทำลายการผูกขาดของคู่ค้าต่างประเทศในเทคโนโลยีนี้ ในการพัฒนาบอร์ดสอบเทียบและองค์กรที่มีชื่อเสียงหลายแห่งทั้งในและต่างประเทศเพื่อรักษาความร่วมมือระยะยาว วัฒนธรรมองค์กรของเราคือการแสวงหาความรู้ใหม่ แสวงหาความจริงจากข้อเท็จจริง เพื่อสร้างมาตรฐานด้วยแสง เพื่อสร้างการติดต่อกับผลิตภัณฑ์ และเพื่อให้บริการลูกค้าด้วยความจริงใจ
โรงงานผลิตของบริษัทมีระบบการพิมพ์หิน การเคลือบ และการสอบเทียบแบบอินเทอร์เฟอโรเมตริกขั้นสูง เพื่อให้มั่นใจว่าผลิตภัณฑ์ทุกชิ้นตรงตามมาตรฐานสากลด้านความแม่นยำด้านการมองเห็น ทีมวิศวกรด้านแสงและผู้เชี่ยวชาญด้านมาตรวิทยาของ Ningbo Zhixing ทำงานร่วมกันอย่างใกล้ชิดกับลูกค้าเพื่อนำเสนอโซลูชันที่ปรับแต่งตามความต้องการสำหรับห้องปฏิบัติการ R&D สถาบันการบินและอวกาศ และผู้ผลิตเลนส์ทั่วโลก
คำถามที่ 1: CGH Cylindrical Null ใช้ทำอะไร
A1: ใช้สำหรับการวัดและตรวจสอบความแม่นยำของพื้นผิวของส่วนประกอบออปติคอลทรงกระบอกหรือแอสเฟียริกในระหว่างการผลิตหรือการทดสอบ
คำถามที่ 2: ค่า Nulls ของกระบอกสูบ CGH มีความแม่นยำเพียงใด
A2: โดยปกติแล้ว จะมีความแม่นยำของเฟสที่ ≤ แลม/50 เพื่อให้มั่นใจในการตรวจสอบพื้นผิวที่ต่ำกว่านาโนเมตร
คำถามที่ 3: รองรับช่วงความยาวคลื่นเท่าใด
A3: CGH Cylindrical Nulls ส่วนใหญ่ทำงานภายในระยะ 405–1064 nm ซึ่งเข้ากันได้กับอินเทอร์เฟอโรมิเตอร์ต่างๆ
Q4: ฉันสามารถปรับแต่งการออกแบบได้หรือไม่?
A4: ใช่. Ningbo Zhixing Optical Technology Co., Ltd. นำเสนอรูปแบบ เส้นผ่านศูนย์กลาง และตัวเลือกการติดตั้งที่ปรับแต่งได้อย่างเต็มที่
คำถามที่ 5: สามารถใช้งานร่วมกับอินเตอร์เฟอโรมิเตอร์ทั่วไปได้หรือไม่
A5: แน่นอน. สามารถใช้งานร่วมกับ Zygo, 4D และระบบมาตรฐานอื่นๆ ได้
Q6: วัสดุอะไรที่ใช้ในการผลิต?
A6: มีการใช้ซิลิกาหรือควอตซ์ผสมเพื่อให้มั่นใจถึงความเสถียรทางความร้อนและความใสของแสง
คำถามที่ 7: CGH Cylind Nulls ถูกจัดเก็บหรือบำรุงรักษาอย่างไร
A7: เก็บไว้ในที่แห้งและปราศจากฝุ่น และใช้งานด้วยถุงมือที่สะอาดเพื่อป้องกันรูปแบบโฮโลแกรม
คำถามที่ 8: พวกเขาจะปรับปรุงประสิทธิภาพการผลิตได้อย่างไร
A8: ลดเวลาการตั้งค่าลงอย่างมาก และลดความจำเป็นในการใช้ออปติกอ้างอิงเชิงกลหลายตัว
คำถามที่ 9: เหมาะสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูงหรือไม่
A9: ใช่ การออกแบบส่วนใหญ่มีความเสถียรระหว่าง -20°C ถึง +80°C
คำถามที่ 10: ฉันจะสั่งซื้อ CGH Cylind Nulls ได้ที่ไหน
A10: คุณสามารถติดต่อได้โดยตรงNingbo Zhixing Optical Technology Co. , Ltd.เพื่อสอบถามข้อมูล เสนอราคา และให้คำปรึกษาด้านเทคนิค
ในสภาพแวดล้อมการผลิตเลนส์ที่มีการแข่งขันสูงในปัจจุบันกระบอก CGH โมฆะกำลังเปลี่ยนแปลงวิธีการทดสอบและตรวจสอบความถูกต้องแม่นยำของเลนส์ ด้วยการมอบความแม่นยำทางดิจิทัล การประหยัดต้นทุน และประสิทธิภาพในการดำเนินงาน สิ่งเหล่านี้แสดงถึงการก้าวกระโดดที่สำคัญสำหรับวิศวกรรมออปติก
Ningbo Zhixing Optical Technology Co. , Ltd.ยืนหยัดเป็นพันธมิตรที่เชื่อถือได้สำหรับธุรกิจที่กำลังมองหาโซลูชันการทดสอบแสงแบบกำหนดเองที่ตรงตามมาตรฐานสากลสูงสุด ไม่ว่าคุณจะต้องการค่า null โฮโลแกรมมาตรฐานหรือการออกแบบที่ออกแบบเฉพาะสำหรับระบบออพติคอลที่มีเอกลักษณ์เฉพาะ ทีมผู้เชี่ยวชาญจะให้การสนับสนุนทางเทคนิคแบบครบวงจร
📩 ติดต่อเรา:
สำหรับการให้คำปรึกษาด้านเทคนิค การปรับแต่งผลิตภัณฑ์ หรือการสั่งซื้อจำนวนมากกระบอก CGH โมฆะโปรดติดต่อทีมงานมืออาชีพได้ที่Ningbo Zhixing Optical Technology Co. , Ltd.ผ่านทางเว็บไซต์หรืออีเมลอย่างเป็นทางการ สัมผัสประสบการณ์ความแม่นยำ ความน่าเชื่อถือ และนวัตกรรมในทุกโซลูชันด้านออพติคัล
-
