ตัวอย่างที่ 1: พารามิเตอร์ของกระจกทรงกระบอกแสดงในรูปที่ 1: D1=40 มม., D2=30 มม., R=60 มม., สี่เหลี่ยม

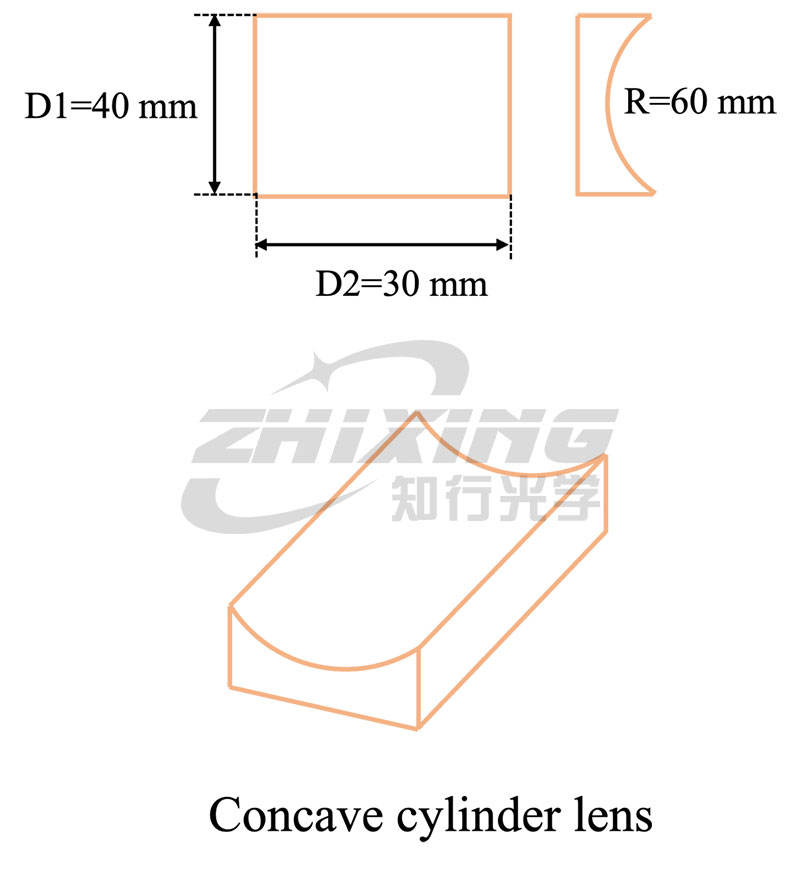

รูปที่ 1: แผนผังของพารามิเตอร์พื้นผิวเว้า
ตามพารามิเตอร์ข้างต้น ให้ป้อนพารามิเตอร์ที่เกี่ยวข้อง (R, ประเภท, D1, D2, รูปร่าง) ภายในกล่องสีแดงบนหน้าเว็บที่เลือก ดังแสดงในรูปที่ 2 เครื่องมือจะคำนวณช่วง Fno ที่มีอยู่สำหรับรุ่นที่เกี่ยวข้องโดยอัตโนมัติ (กล่องสีเขียว):

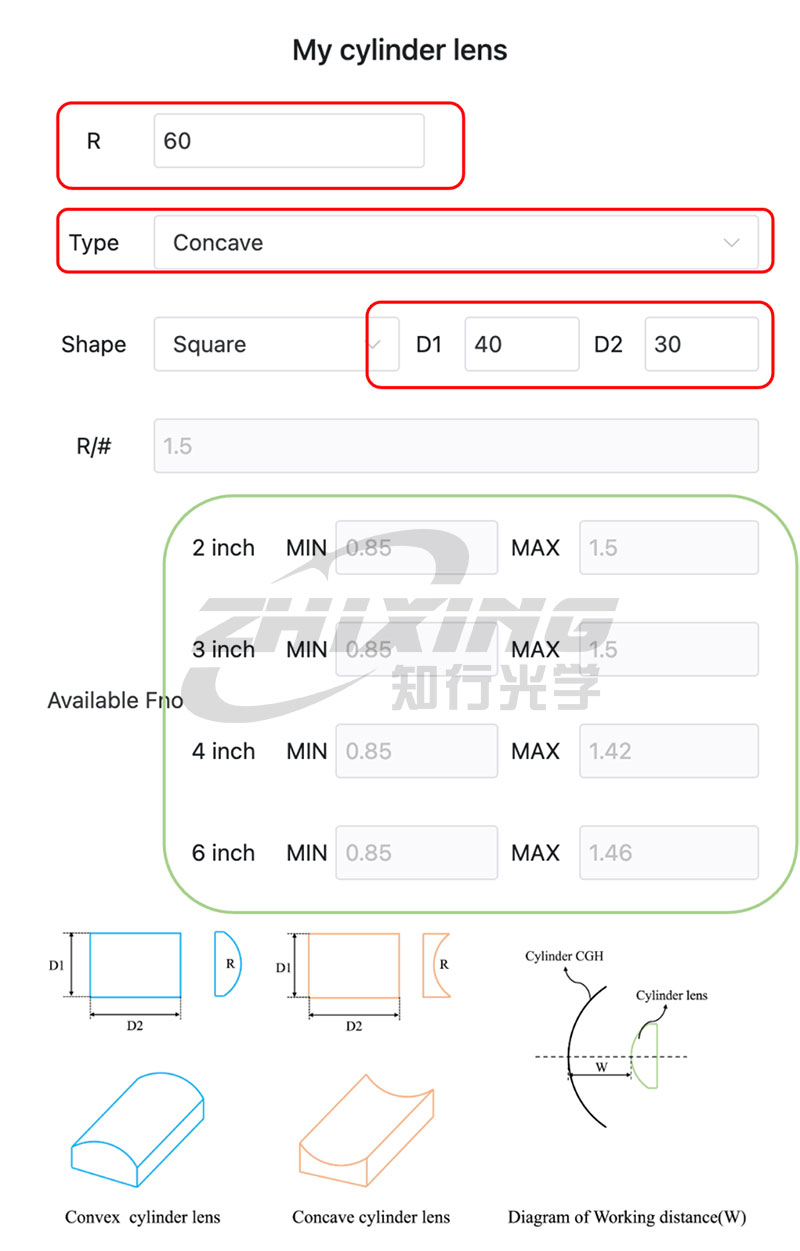

รูปที่ 2: อินพุตพารามิเตอร์และเอาต์พุตการคำนวณ Fno
จากกล่องสีเขียวด้านบน แนะนำให้ใช้หกรุ่น (ดูตารางภาคผนวก 1):
2 นิ้ว: ZX2100, ZX2150
3 นิ้ว: ZX3100, ZX3150
4 นิ้ว: ZX4100
6 นิ้ว: ZX6100
ตัวอย่างที่ 2: พารามิเตอร์กระจกทรงกระบอกมีดังนี้: D1=30 มม., D2=40 มม., R=60 มม., สี่เหลี่ยม
W (ระยะห่างจากพื้นผิวด้านหลัง CGH ถึงจุดยอดของกระบอกสูบ) จะพิจารณาจากเส้นทางแสงจริงของลูกค้า

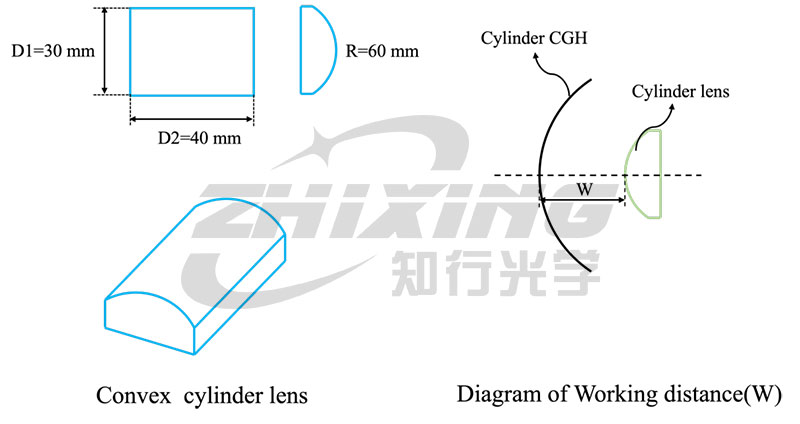

รูปที่ 1: แผนผังของพารามิเตอร์พื้นผิวนูน
จากพารามิเตอร์ข้างต้น ให้ป้อนพารามิเตอร์ที่เกี่ยวข้อง (R, ประเภท, D1, D2, รูปร่าง, W) ภายในกล่องสีแดงบนหน้าเว็บที่เลือก ดังแสดงในรูปที่ 2 เครื่องมือจะคำนวณช่วง Fno ที่มีอยู่สำหรับรุ่นที่เกี่ยวข้องโดยอัตโนมัติ (กล่องสีเขียว):

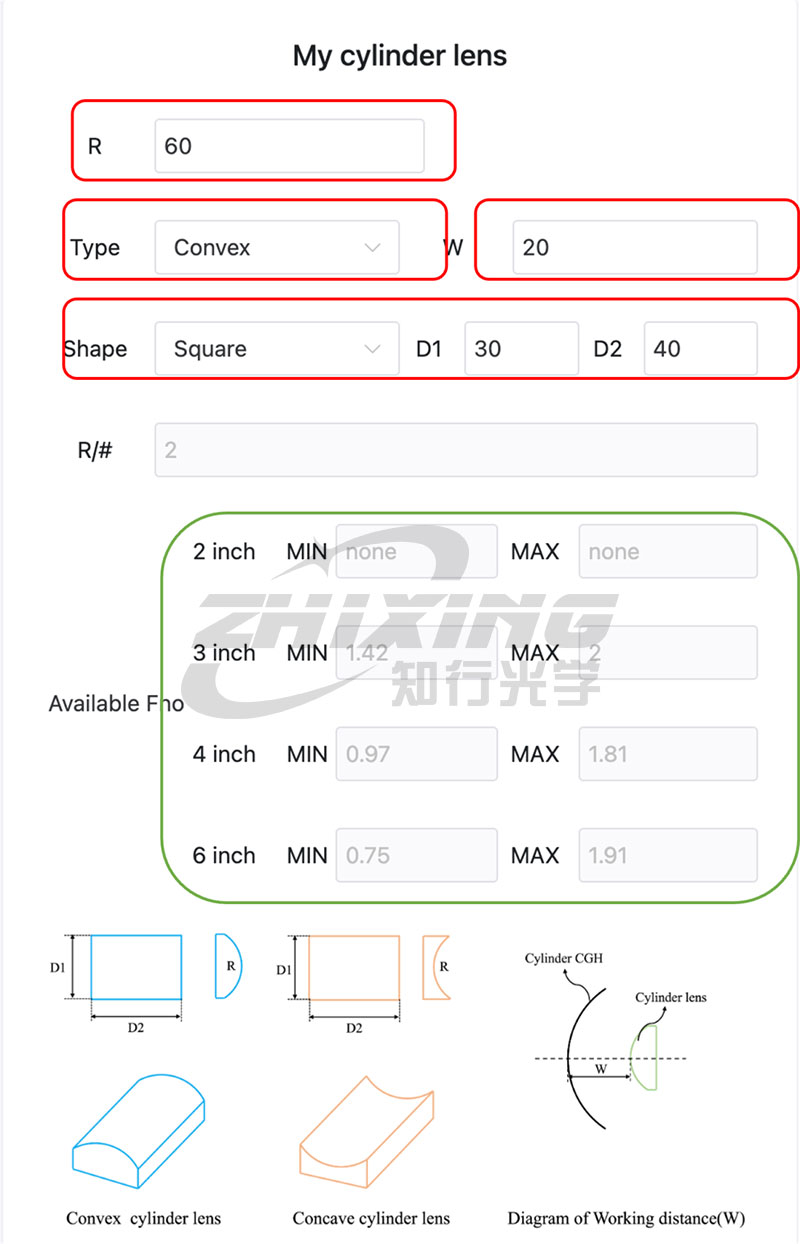

รูปที่ 2: อินพุตพารามิเตอร์พื้นผิวนูนและเอาต์พุตการคำนวณ Fno
จากกล่องสีเขียวด้านบน แนะนำให้ใช้โมเดล 6 รุ่น (ดูตารางในเอกสารแนบ 1):
2 นิ้ว: ไม่มี
3 นิ้ว: ZX3150, ZX3200
4 นิ้ว: ZX4100, ZX4150
6 นิ้ว: ZX6100, ZX6150
