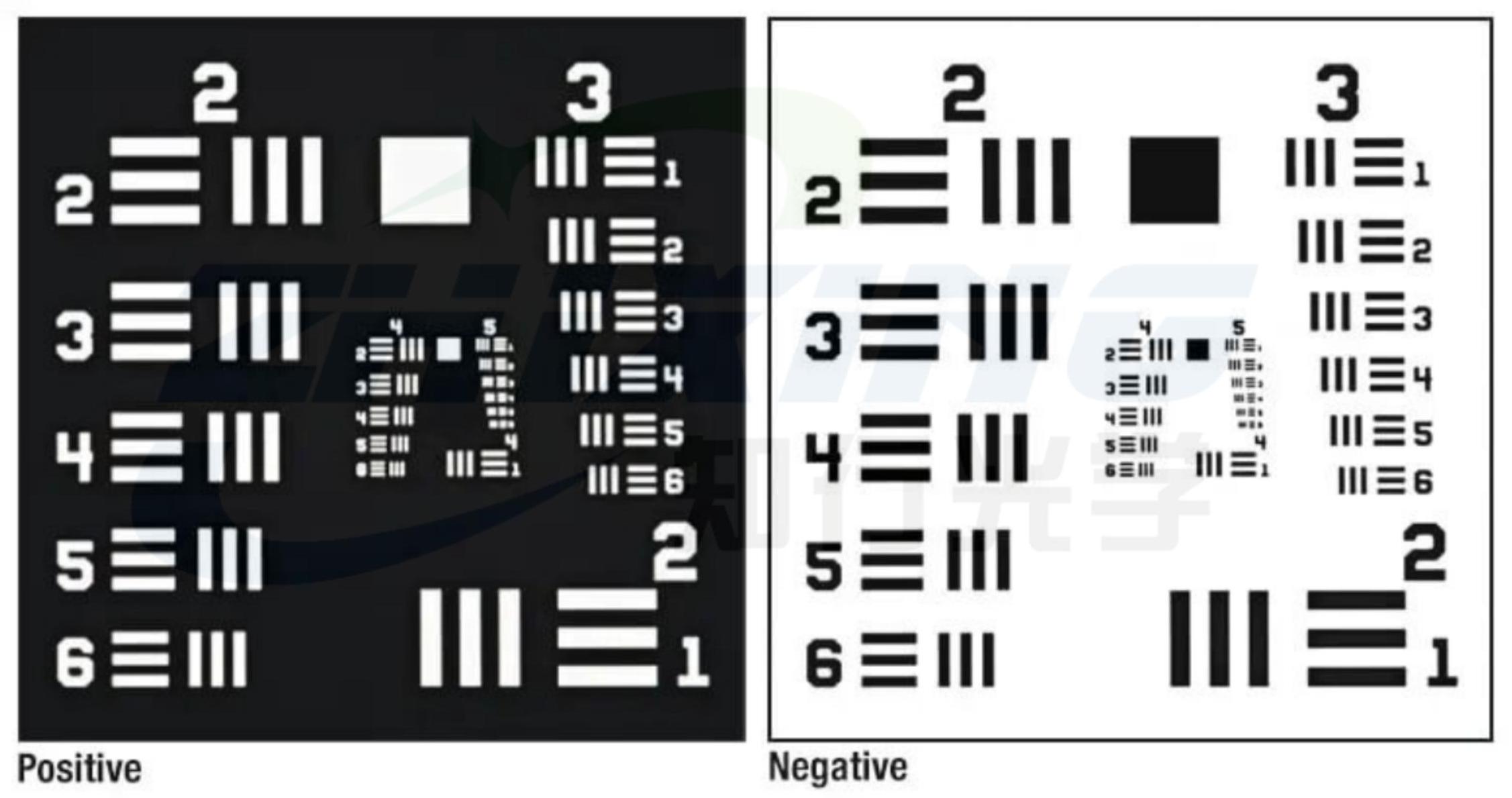

01 อะไรคือเป้าหมายการแก้ปัญหามาตรฐานของกองทัพสหรัฐฯ? เป้าหมายความละเอียดมาตรฐานของกองทัพสหรัฐฯ (USAF 1951 Resolution Target) เป็นหนึ่งในเครื่องมือทดสอบความละเอียดมาตรฐานที่ใช้กันอย่างแพร่หลายที่สุดในอุตสาหกรรมการมองเห็น ใช้การจัดเรียงเส้นสีดำและสีขาวที่เป็นมาตรฐานเพื่อช่วยระบุรายละเอียดที่เล็กที่สุดที่เลนส์สามารถแก้ไขได้
พูดง่ายๆ ก็คือ จำนวนเส้นที่เลนส์สามารถแยกได้อย่างชัดเจนแสดงถึงกำลังการแยกรายละเอียด เนื่องจากวิธีการทดสอบนั้นใช้งานง่ายและเป็นมาตรฐาน บอร์ดทดสอบความละเอียดมาตรฐานกองทัพสหรัฐฯ จึงถูกนำมาใช้มานานแล้วสำหรับ:
◆ การตรวจสอบ R&D เลนส์ออพติคอล
◆ การทดสอบประสิทธิภาพของโรงงานเลนส์
◆ การประเมินความละเอียดของระบบภาพ
◆ การสอบเทียบอุปกรณ์ออปโตอิเล็กทรอนิกส์และการยอมรับ สำหรับเลนส์ระดับไฮเอนด์ เลนส์นี้กลายเป็นมาตรฐานการทดสอบที่ขาดไม่ได้
02 เหตุใดเราจึงไม่สามารถพึ่งพาการทดสอบคลื่นหน้าเพียงอย่างเดียวได้ การทดสอบ Wavefront สามารถประเมินคุณภาพการมองเห็นของเลนส์ได้ เช่น:
◆ ข้อผิดพลาดรูปร่างพื้นผิว
◆ การควบคุมความผิดปกติ
◆ ดัชนี RMS/PV
อย่างไรก็ตาม ในการใช้งานจริง ผลกระทบสุดท้ายต่อประสิทธิภาพการถ่ายภาพยังรวมถึง:
◆ การจับคู่ขนาดพิกเซล CCD/CMOS
◆ ข้อผิดพลาดในการบรรจุภัณฑ์เซ็นเซอร์
ความแม่นยำในการประกอบระบบ
◆ สถานะการโฟกัสที่แท้จริง
กล่าวอีกนัยหนึ่ง การทดสอบคลื่นหน้าจะวัดตัวเลนส์เอง ในขณะที่การทดสอบมาตรฐานทางทหารของสหรัฐฯ จะตรวจสอบระบบออปโตอิเล็กทรอนิกส์ทั้งหมด สิ่งที่ลูกค้าใส่ใจในท้ายที่สุดไม่ใช่พารามิเตอร์ทางทฤษฎีของเลนส์ แต่อยู่ที่ว่าระบบสามารถแก้ไขรายละเอียดเป้าหมายได้อย่างแท้จริงหรือไม่ นี่เป็นเหตุผลว่าทำไมการทดสอบมาตรฐานทางทหารของสหรัฐฯ จึงไม่สามารถทดแทนได้

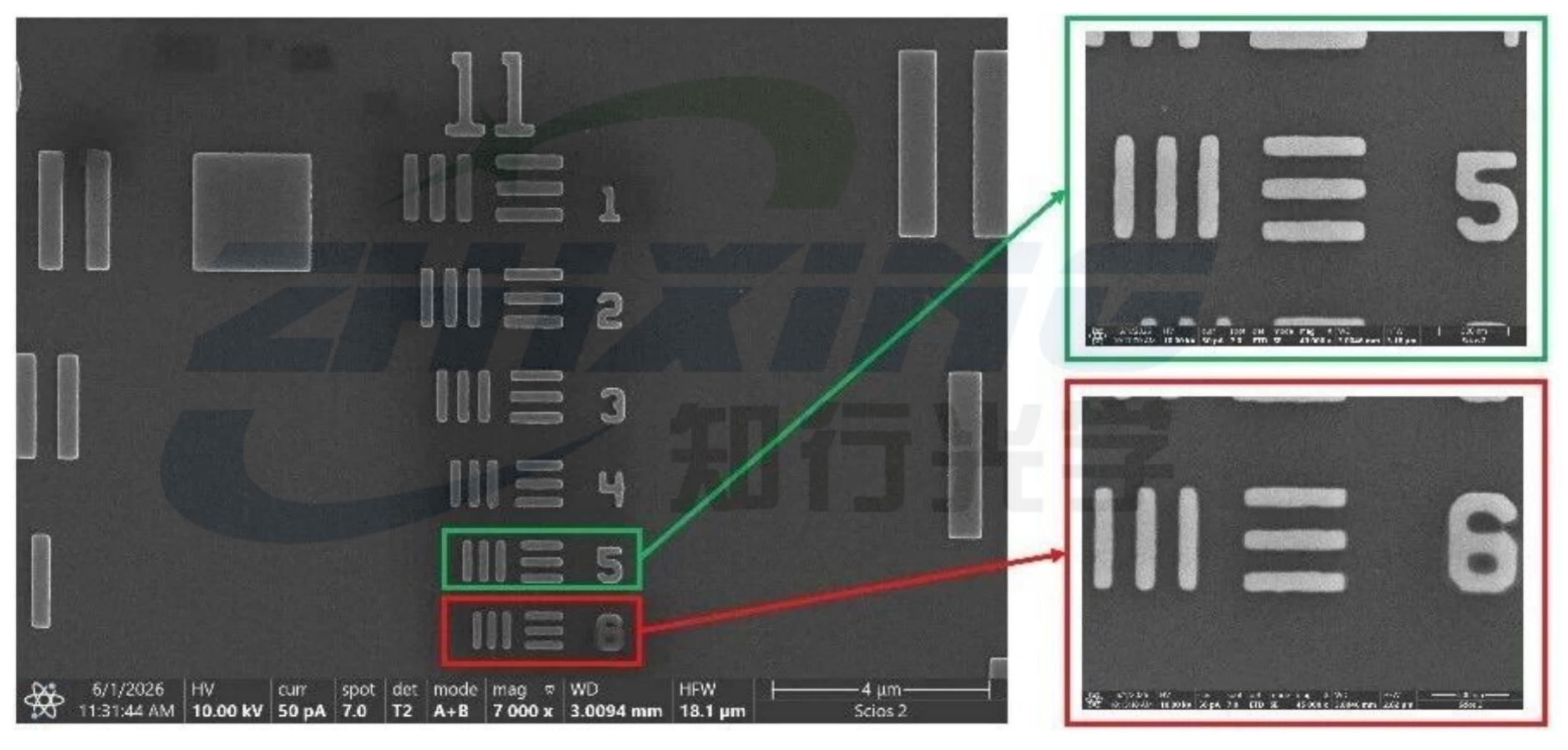

03. กลุ่ม USAF 11: ท้าทายขีดจำกัดของคู่สาย 3,500 คู่ เพื่อตอบสนองความต้องการในการทดสอบเลนส์ความละเอียดสูงพิเศษ Ningbo Zhixing Optics ได้เปิดตัวเป้าหมายการทดสอบความละเอียดสูงพิเศษ USAF Group 11 ซึ่งรองรับได้ถึง 3,500 คู่เส้น/มม. ซึ่งหมายความว่า linewidth ขั้นต่ำอยู่ใกล้กับ 140 นาโนเมตร ขนาดนี้กำลังเข้าใกล้ขนาดของการผลิตไมโครนาโนเซมิคอนดักเตอร์ ความท้าทายที่แท้จริงไม่ใช่แค่ "การสร้าง" ภาพเท่านั้น แต่ยังรับประกันความแม่นยำที่เพียงพออีกด้วย ซึ่งรวมถึง:
◆ ความแม่นยำในการควบคุม linewidth สูงมาก
◆ คุณภาพขอบที่ชัดเจนและคมชัด
◆ ประสิทธิภาพความคมชัดที่เสถียรและเชื่อถือได้
◆ การควบคุมความสอดคล้องของภาพแบบเต็มหน้า
เพราะ: เป้าหมายการทดสอบจะต้องแม่นยำมากกว่าเลนส์ที่กำลังทดสอบจึงจะได้ผลการทดสอบที่มีความหมาย
04 เหตุใดเลนส์ระดับไฮเอนด์จึงพึ่งพาเป้าหมายการทดสอบ 11 ชุดตามมาตรฐานกองทัพสหรัฐฯ มากขึ้น
เนื่องจากความสามารถด้านความละเอียดของเลนส์ได้รับการปรับปรุงอย่างต่อเนื่อง เป้าหมายการทดสอบที่มีกำลังขยายต่ำแบบเดิมๆ จึงไม่เพียงพอสำหรับความต้องการในการตรวจสอบอีกต่อไป
โดยเฉพาะอย่างยิ่งในสถานการณ์การใช้งานต่อไปนี้: ◆การตรวจสอบเวเฟอร์เซมิคอนดักเตอร์ ◆AOI (การตรวจสอบด้วยแสงอัตโนมัติ) ◆ระบบการมองเห็นทางอุตสาหกรรมที่มีพิกเซลสูง ◆ อุปกรณ์ถ่ายภาพด้วยกล้องจุลทรรศน์ระดับการวิจัย ความสามารถของระบบในการระบุข้อบกพร่องเล็กๆ น้อยๆ และสร้างโครงสร้างที่ละเอียดยิ่งขึ้นใหม่มักขึ้นอยู่กับ: ความละเอียดของระบบภายใต้สภาวะโลกแห่งความเป็นจริง
เป้าหมายการทดสอบมาตรฐานการทหารสหรัฐฯ 11 ชุดที่มีความแม่นยำสูงเป็นเครื่องมือสำคัญในการตรวจสอบความสามารถนี้
05 เป้าหมายการทดสอบที่เชื่อถือได้จะกำหนดความน่าเชื่อถือในการทดสอบ หลายๆ คนให้ความสำคัญกับเลนส์แต่มองข้ามมาตรฐานการทดสอบไปได้ง่ายๆ
ในความเป็นจริง: มีเพียงแผนภูมิความละเอียดที่แม่นยำเพียงพอเท่านั้นที่สามารถวัดประสิทธิภาพขั้นสูงสุดของเลนส์ได้อย่างแท้จริง
Ningbo Zhixing Optics เชี่ยวชาญในการผลิตโครงสร้างไมโคร/นาโนที่มีความแม่นยำสูงเป็นพิเศษ โดยให้คุณภาพสูง:
◆แผนภูมิมติมาตรฐานทางทหารของสหรัฐฯ ◆เป้าหมายการทดสอบคู่สายสูงพิเศษ ◆รูปแบบการทดสอบที่กำหนดเองที่มีความแม่นยำสูง ให้การสนับสนุนการตรวจสอบความละเอียดที่เชื่อถือได้มากขึ้นสำหรับระบบออปติคอลระดับไฮเอนด์
เนื่องจากประสิทธิภาพของเลนส์เข้าใกล้ขีดจำกัด มาตรฐานการทดสอบจึงต้องได้รับการอัปเกรดตามไปด้วย
มาตรฐานกองทัพสหรัฐฯ 11 ชุด (3,500 คู่สาย) ของเป้าหมายการทดสอบที่มีความละเอียดสูงพิเศษไม่ได้เป็นเพียงเครื่องมือทดสอบ แต่ยังเป็นมาตรฐานการตรวจสอบที่สำคัญที่เชื่อมโยง "ความเป็นเลิศทางทฤษฎี" และ "ความชัดเจนในโลกแห่งความเป็นจริง"
