01 การทดสอบ Wavefront: การกำหนดความแม่นยำของระบบ
มาตรการทดสอบ Wavefront:
ระดับที่หน้าคลื่นเบี่ยงเบนไปจากสภาวะอุดมคติหลังจากแสงผ่านระบบ
ตัวชี้วัดทั่วไป ได้แก่:
◆PV (มูลค่าสูงสุดสู่ราง)
◆RMS (รูตค่าเฉลี่ยสแควร์)
◆การวิเคราะห์ความคลาดเคลื่อนของ Zernike
ช่วยกำหนด:
◆ความคลาดเคลื่อนทรงกลม
◆โคม่า
◆สายตาเอียง
◆การประกอบ/ส่วนเบี่ยงเบนการปรับ

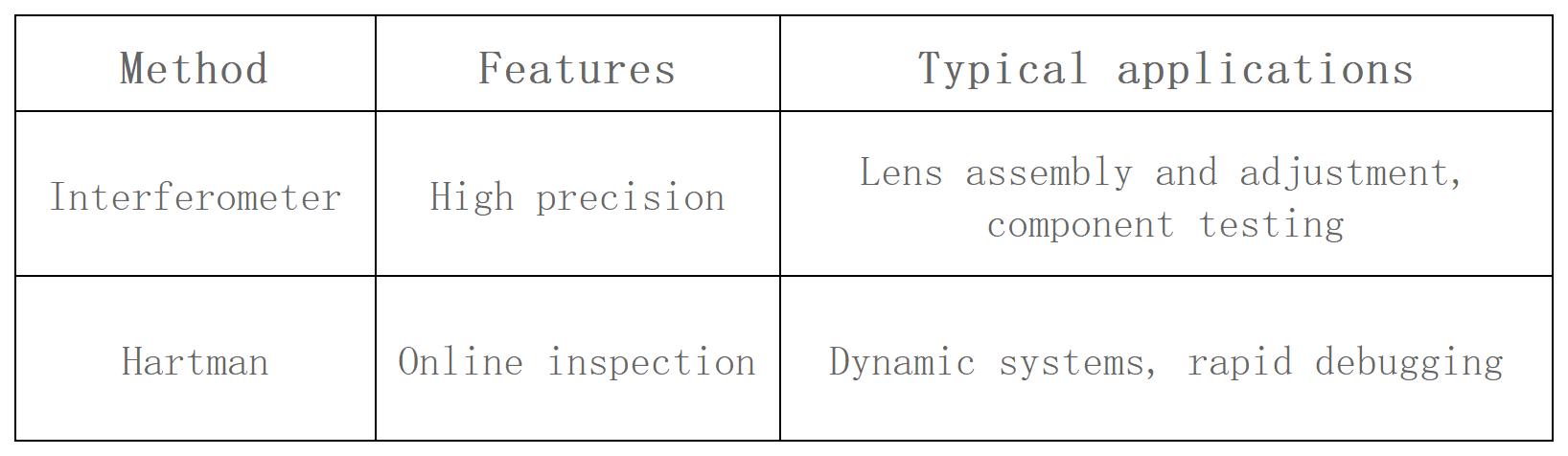

วิธีการทดสอบทั่วไป
02 การทดสอบ MTF: ดูว่าในที่สุดระบบสามารถ "มองเห็นได้ชัดเจน" หรือไม่
MTF (ฟังก์ชันการถ่ายโอนการมอดูเลต) อธิบาย:
ความสามารถของระบบในการรักษารายละเอียดและคอนทราสต์ของภาพ
MTF ที่สูงขึ้นบ่งชี้ถึงภาพที่ชัดเจนยิ่งขึ้น
เมื่อเปรียบเทียบกับหน้าคลื่นแล้ว MTF จะประมาณผลลัพธ์สุดท้ายที่ลูกค้าเห็นได้ใกล้กว่า

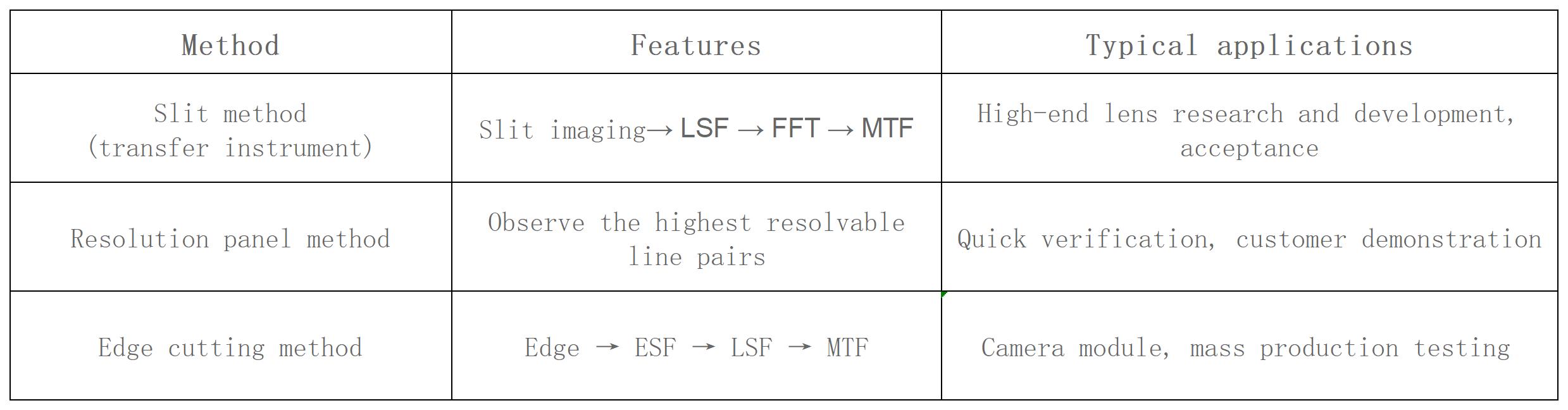

วิธีทดสอบ MTF ทั่วไป
ในบรรดานั้น ระบบ Trioptics ที่เรียกกันทั่วไปในอุตสาหกรรมนั้น มักจะอยู่ในวิธี Slit Scan ซึ่งปัจจุบันเป็นหนึ่งในวิธีมาตรฐานสำหรับการทดสอบเลนส์ระดับไฮเอนด์

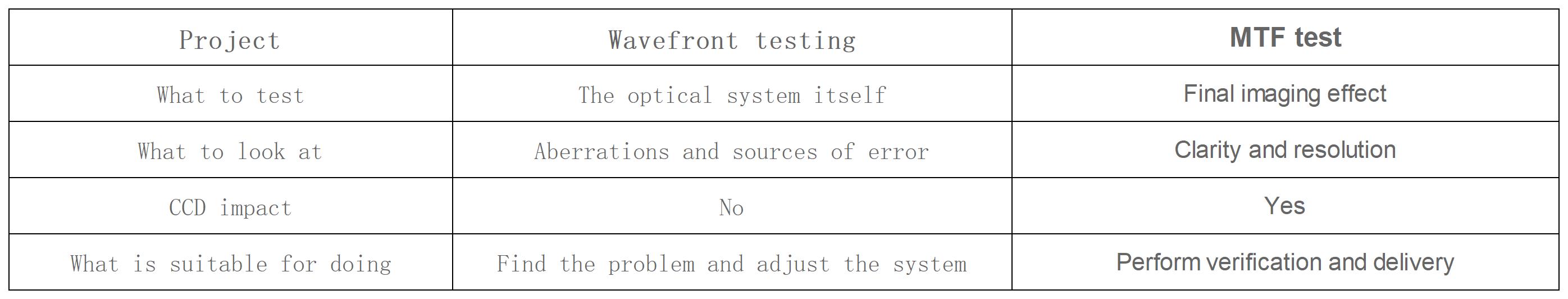

03 Wavefront กับ MTF: อะไรคือความแตกต่าง?
ในระยะสั้น:
Wavefront บอกคุณว่า "เหตุใดจึงไม่ชัดเจน"; MTF จะบอกคุณว่า "ชัดเจนหรือไม่"
04 ทั้งสองสามารถแปลงกันได้หรือไม่?
ตามทฤษฎีแล้ว ใช่ เนื่องจาก: Wavefront → PSF → MTF หมายความว่าข้อมูลหน้าคลื่นสามารถใช้เพื่อรับ MTF ทางทฤษฎีได้
อย่างไรก็ตาม ในความเป็นจริง MTF จริงยังได้รับผลกระทบจากสิ่งต่อไปนี้ด้วย:
◆ขนาดพิกเซล CCD/CMOS
◆ความถี่ในการสุ่มตัวอย่าง
◆โครงสร้างไมโครเลนส์
◆ข้อผิดพลาดในการประกอบและการปรับ
◆สัญญาณรบกวนอิเล็กทรอนิกส์
ดังนั้น: ข้อมูล Wavefront ให้ประสิทธิภาพทางทฤษฎี MTF วัดประสิทธิภาพของระบบจริง

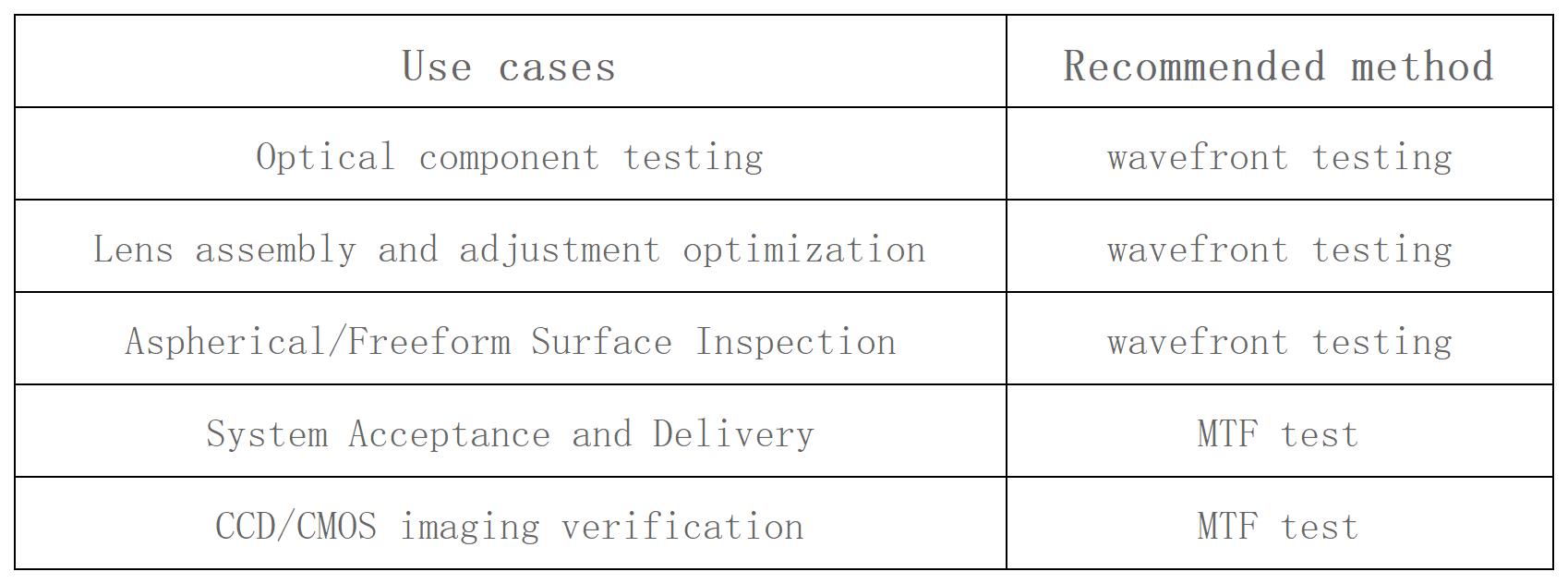

05 เมื่อใดจึงควรวัดหน้าคลื่น? ควรวัด MTF เมื่อใด?
โดยทั่วไปแนวทางปฏิบัติที่ดีที่สุดเกี่ยวข้องกับการปรับระบบให้เหมาะสมก่อนโดยใช้การทดสอบ wavefront จากนั้นตรวจสอบผลลัพธ์โดยใช้ MTF (Mean Transform Factor)
บทสรุป
การทดสอบ Wavefront และการทดสอบ MTF ไม่สามารถใช้ทดแทนได้ แต่เป็นการเสริมกัน
การทดสอบ Wavefront เป็นเครื่องมือในการวินิจฉัย MTF คือคำตอบสุดท้าย
การประเมินคุณภาพระบบที่ครอบคลุมอย่างแท้จริงจำเป็นต้องอาศัยทั้งสองอย่างร่วมกัน
ด้วยวิธีนี้เท่านั้นที่เราจะสามารถบรรลุผลได้อย่างแท้จริง:
จาก "ยอดเยี่ยมทางทฤษฎี" สู่ "ความเข้าใจที่ชัดเจนในทางปฏิบัติ"
