Hidden Killer #1: การบิดเบือนการถ่ายโอนข้อมูลอ้างอิง – ป้องกันการวัด "ท่าทางที่ผิดกฎหมาย" ในพื้นที่การจัดตำแหน่งอย่างเคร่งครัด ในตรรกะทางวิศวกรรมของการทดสอบ CGH ลิงก์การถ่ายโอนข้อมูลอ้างอิงนั้นเข้มงวดมาก: คลื่นหน้าคลื่นอินเทอร์เฟอโรมิเตอร์ → ถ่ายโอนไปยังพื้นผิวการเลี้ยวเบนของ CGH → ถ่ายโอนไปยังเลนส์ที่ทดสอบในที่สุด นี่คือห่วงโซ่ทางเรขาคณิตที่เชื่อมต่อถึงกัน ในการสนับสนุนหลังการขาย เรามักพบว่าในข้อมูลการวัดที่ลูกค้าส่งมานั้น พื้นที่การจัดตำแหน่ง CGH เต็มไปด้วยขอบสัญญาณรบกวนหนาแน่น สถานะนี้หมายความว่า CGH ไม่ได้อยู่ในท่าทางทางกายภาพตามที่การออกแบบกำหนด การอ้างอิงไม่ตรงแนวตั้งแต่ขั้นตอนแรก (อินเทอร์เฟอโรมิเตอร์ถึง CGH) ข้อมูลพื้นผิวใดๆ ที่วัดภายใต้ "ท่าทางที่ผิดกฎหมาย" นี้ไม่เพียงแต่จะไม่ถูกต้องโดยสิ้นเชิง แต่ยังทำให้เข้าใจผิดอย่างร้ายแรงสำหรับการวิเคราะห์ปัญหาในภายหลัง ซึ่งแสดงถึงการปฏิบัติงานด้านวิศวกรรมที่ไม่เข้มงวดอย่างยิ่ง
แผนภาพแสดงการไม่ตรงแนวของการจัดตำแหน่ง
มาตรการรับมือ: บังคับล็อกการอ้างอิงและกลับสู่ขั้นตอนการปฏิบัติงาน "ศูนย์ขอบ" เพื่อให้มั่นใจในความถูกต้องและความถูกต้องของข้อมูลการวัด จะต้องกำหนดกรอบความคิดในการปฏิบัติงาน "ลำดับความสำคัญแบบโพส": พื้นที่การจัดตำแหน่งคือ "คำสั่ง": พื้นที่การจัดตำแหน่งบน CGH เป็นรูปแบบป้อนกลับที่เป็นเอกลักษณ์ ซึ่งรับประกันความสัมพันธ์เชิงพื้นที่ระหว่างอินเตอร์เฟอโรมิเตอร์และ CGH ขอบในบริเวณนี้จะต้องปรับเป็น "ศูนย์" หรือเบาบางที่สุดเท่าที่จะเป็นไปได้โดยการปรับท่า CGH อย่างละเอียด ปฏิบัติตามท่าทางของคู่มือการใช้งานอย่างเคร่งครัด: ผู้ปฏิบัติงานจะต้องปฏิบัติตามท่าทางเริ่มต้นที่กำหนดไว้ในคู่มือการใช้งานอย่างเคร่งครัดระหว่างการตั้งค่าและการปรับแต่ง ขอบจำนวนมากในพื้นที่การจัดตำแหน่งบ่งชี้ว่าระยะพิทช์ มุมราบ หรือออฟเซ็ตกลางของ CGH ยังไม่ถึงศูนย์ ห้ามเก็บข้อมูลโดยเด็ดขาดภายใต้เงื่อนไขเหล่านี้ รับประกันความเป็นเอกลักษณ์ของการอ้างอิงทางกายภาพ: เฉพาะเมื่อขอบในพื้นที่การจัดตำแหน่งลดลงเหลือสถานะกระจัดกระจายที่สุดภายใต้ขีดจำกัดทางกายภาพเท่านั้น จึงจะสามารถพิสูจน์ได้ว่า CGH อยู่ในสถานะการวัดมาตรฐานที่ออกแบบไว้ ข้อมูลที่บันทึกในเวลานี้สะท้อนถึงความเบี่ยงเบนของคลื่นที่เกิดจากเลนส์ที่ทดสอบอย่างแท้จริง
นักฆ่าที่ซ่อนอยู่ 2: กระจกเงา "การเปลี่ยนรูปของแรง" - แหล่งที่มาของสายตาเอียงที่ถูกละเลย หากปัญหาการจัดตำแหน่งกำลังทำงานอยู่ ปัญหานี้ชี้ไปที่วัตถุที่กำลังทดสอบโดยตรง กระจกแอสเฟอริคัลหลายชิ้นเพื่อให้มีน้ำหนักเบาหรือตรงตามข้อกำหนดการออกแบบด้านออพติคอลเฉพาะ มักจะมีอัตราส่วนกว้างยาวหรือทำจากวัสดุที่มีความแข็งแกร่งค่อนข้างจำกัด เมื่อกระจกเหล่านี้ถูกยึดไว้ในเครื่องมือหรือวางโดยใช้วิธีการรองรับเฉพาะ แรงโน้มถ่วงและความเค้นในการจับยึดจะทำให้เกิดการเสียรูปโดยตรงบนตัวกระจก ผลลัพธ์คืออะไร? สายตาเอียง และสายตาเอียงนี้มีอยู่จริงและมีอยู่จริง กระจกถูก "กด" ให้เป็นสายตาเอียงจริงๆ CGH (กระจกรวมสูงที่ปรับเทียบมาตรฐาน) ตรวจพบด้วยความไวสูง แต่ปัญหาไม่ได้อยู่ที่ CGH หรือพื้นผิวของกระจก แต่อยู่ที่ "วิธีที่คุณซ่อมกระจกนี้" หลายๆ กรณีของสายตาเอียงที่ "ไม่สามารถปรับเปลี่ยนได้" ในสถานที่จริงนั้น จริงๆ แล้วเกิดจากวิธีการสนับสนุนที่ไม่ถูกต้อง วิธีแก้ปัญหา: สองขั้นตอนในการระบุผู้กระทำผิด ขั้นแรก ให้เน้นที่การจับคู่ความแข็งแกร่งของกระจกและระบบเครื่องมือ สำหรับกระจกที่มีอัตราส่วนกว้างยาว การออกแบบและการตรวจสอบเครื่องมือทดสอบจะต้องให้ความสำคัญเท่ากันกับการผลิตกระจกเอง หากคุณวัดสายตาเอียงเป็นประจำ ขั้นแรกให้ตรวจสอบเครื่องมือและวิธีการสนับสนุน ประการที่สอง ใช้วิธีการวินิจฉัยที่เรียบง่ายแต่มีประสิทธิภาพอย่างยิ่งเพื่อยืนยันสาเหตุที่แท้จริง ซึ่งก็คือวิธีทดสอบ CGH แบบหมุนเวียน รักษากระจกและฟิกซ์เจอร์ให้อยู่ในตำแหน่งเดียวกัน หมุน CGH ไปในมุมที่กำหนด (เช่น 90°) หากทิศทางสายตาเอียงในอินเทอร์เฟอโรแกรมยังคงไม่เปลี่ยนแปลง CGH เองก็ไม่ใช่ปัญหา อาการสายตาเอียงเกิดจากกระจกหรือฟิกซ์เจอร์ ดังนั้นให้ตรวจสอบวิธีการจับยึดต่อไป หากทิศทางสายตาเอียงหมุนพร้อมกันกับ CGH ปัญหาก็อยู่ที่ตัว CGH เอง การทดสอบนี้ใช้เวลาเพียงไม่กี่นาที แต่สามารถขจัดข้อสงสัยเกี่ยวกับ CGH ได้ทันที โดยมุ่งเน้นการสอบสวนที่ต้นตอที่แท้จริงของปัญหา ทำให้เป็นเครื่องมือที่มีประสิทธิภาพสำหรับการวินิจฉัย ณ ที่เกิดเหตุ

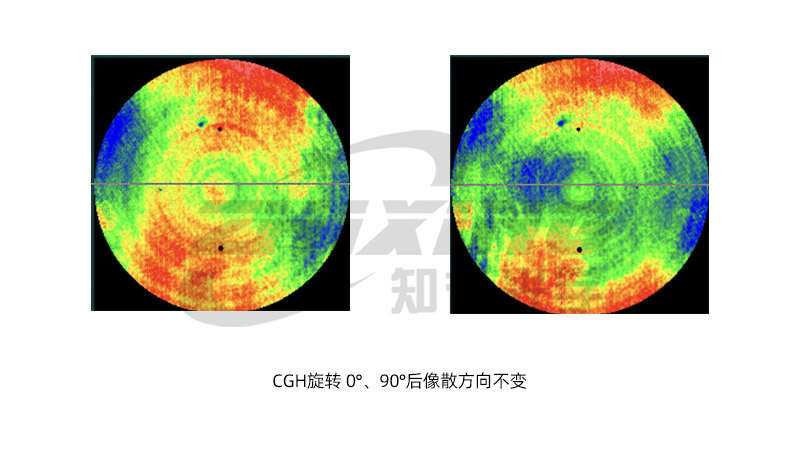

ทิศทางของสายตาเอียงยังคงไม่เปลี่ยนแปลงหลังจากหมุน CGH ไป 0° และ 90°
นักฆ่าที่ซ่อนอยู่ #3: กระจกที่ทดสอบไม่สะอาด แม้แต่อุปกรณ์ทดสอบที่ดีที่สุดก็ยังเสี่ยงต่อการปนเปื้อนได้ ปัญหานี้ฟังดูง่าย แต่โอกาสที่จะถูกจับได้มีสูงมาก และบางครั้งวิศวกรที่มีประสบการณ์มากกว่าก็มีแนวโน้มที่จะทำผิดพลาดมากกว่า ในระหว่างการประมวลผล การจัดการ และการหนีบ พื้นผิวกระจกจะสะสมรอยนิ้วมือ จาระบี คราบของเหลวขัดเงา ฝุ่นละออง และแม้แต่สารระเหยที่ควบแน่นจากอากาศอย่างหลีกเลี่ยงไม่ได้ สารเหล่านี้ไม่สามารถมองเห็นได้ด้วยตาเปล่าภายใต้แสงไฟฟลูออเรสเซนต์ แต่เมื่อเข้าไปในเส้นทางแสงที่ทดสอบ CGH สารเหล่านี้จะปรากฏบนอินเทอร์เฟอโรแกรมเป็น "หลุม" หรือ "นูน" บนพื้นผิวที่แปลเป็นภาษาท้องถิ่น หรือมีสัญญาณรบกวนผิดปกติขนาดเล็ก วิธีแก้ไข: กำหนดขั้นตอนการทำความสะอาดและการตรวจสอบที่เป็นมาตรฐาน อย่าใช้คำว่า "เกือบสะอาด" เป็นมาตรฐานในการตัดสิน สำหรับกระจกเงาก่อนการทดสอบที่แม่นยำ ให้กำหนดการเลือกตัวทำละลายที่ชัดเจน (เช่น เอธานอลเกรดเชิงวิเคราะห์ อะซิโตน) วิธีการเช็ด (การลาก การกลิ้ง) และขั้นตอนการยืนยันขั้นสุดท้าย หากเป็นไปได้ ให้สแกนพื้นที่ต่างๆ ของพื้นผิวกระจกอย่างรวดเร็วภายใต้เส้นทางแสงที่ทดสอบ หาก "ข้อบกพร่อง" เฉพาะที่หายไปหรือเคลื่อนตัวหลังจากการเช็ด แสดงว่าไม่ใช่ปัญหารูปร่างพื้นผิว การดำเนินการขั้นตอนนี้อย่างละเอียดจะช่วยประหยัดเวลาในการขัดเงาโดยไม่จำเป็นได้อย่างมาก Hidden Killer Four: Diffraction Order Crosstalk - “แสงที่ไม่ต้องการ” CGH นั้นเป็นองค์ประกอบทางแสงของการเลี้ยวเบนที่สร้างคำสั่งการเลี้ยวเบนหลายรายการ ลำดับ +1 ใช้สำหรับการตรวจจับ ในขณะที่ลำดับที่ 0, -1 หรือที่สูงกว่า หากไม่ได้แยกออก จะหลงเข้าไปในเส้นทางแสงของการวัด ลดคอนทราสต์ของขอบสัญญาณรบกวน และแม้กระทั่งแนะนำข้อมูลเฟสเท็จ นี่เป็นปัญหาระดับการออกแบบโดยพื้นฐานแล้ว แต่ในภาคสนามมักปรากฏเป็น “ขอบเบลอ” “คอนทราสต์ไม่ดี” และ “ข้อผิดพลาด” ค่าของความถี่พาหะที่ออกแบบมาอย่างดีนั้นอยู่ที่การแยกคำสั่งการเลี้ยวเบนที่รบกวนอย่างหมดจด วิธีแก้ไข: หากคุณตัดปัจจัยอื่นๆ ออกแล้วและขอบยังคง "เบลอ" คุณสามารถยืนยันแผนการออกแบบความถี่พาหะและรายงานการวิเคราะห์เชิงปริมาณเกี่ยวกับการแยกลำดับการเลี้ยวเบนกับผู้ออกแบบ CGH Hidden Killer Five: สมดุลทางความร้อนไม่เพียงพอ – การวัดที่ไม่ถูกต้องด้วยกระจกที่เพิ่งมาใหม่ ปัญหานี้ฟังดูง่าย แต่เกิดขึ้นบ่อยมาก กระจกจะถูกนำมาโดยตรงจากโรงแปรรูป ถังทำความสะอาด หรือตู้เก็บของ และอุณหภูมิยังไม่สมดุลกับสภาพแวดล้อมการทดสอบก่อนที่จะนำไปวางบนฟิกซ์เจอร์เพื่อทำการทดสอบ มีการไล่ระดับอุณหภูมิภายในกระจก และการเสียรูปเนื่องจากความร้อนของพื้นผิวทำให้เกิดความคลาดเคลื่อนอย่างต่อเนื่องในผลการวัด ข้อมูลที่วัดได้ในห้านาทีแรกแตกต่างจากที่วัดในสิบนาทีต่อมา ขอบสัญญาณรบกวนทันทีหลังจากสตาร์ทและหลังการรักษาเสถียรภาพเกือบจะเหมือนกัน บางครั้ง ผู้ปฏิบัติงานพบว่าข้อมูลไม่ถูกต้องและต้องปรับเปลี่ยนหลายอย่าง แต่จริงๆ แล้วกระจกจะ "เคลื่อนที่ด้วยตัวเอง" ซึ่งกำลังเข้าใกล้สมดุลทางความร้อนอย่างช้าๆ วิธีแก้ปัญหา: ให้เวลามัน สร้างเกณฑ์วิธีการจัดเก็บอุณหภูมิคงที่ก่อนการทดสอบ โดยเฉพาะกระจกบานใหญ่หรือหนา เนื่องจากเวลาสมดุลความร้อนอาจนานกว่าที่คุณคาดไว้มาก หากเป็นไปได้ ให้ใช้วิธีการวัดอุณหภูมิเสริมเพื่อยืนยันว่าอุณหภูมิของกระจกคงที่ก่อนเริ่มการทดสอบ จะ “จับผี” อย่างเป็นระบบได้อย่างไร? โดยสรุป เมื่อพบข้อผิดพลาดระหว่างการทดสอบ CGH ให้พิจารณาตรวจสอบตามลำดับต่อไปนี้: มีการปรับพื้นที่การจัดตำแหน่งอย่างเหมาะสมหรือไม่? – หากพื้นที่การจัดตำแหน่งมีขอบหนาแน่นมาก แสดงว่าเส้นฐานเริ่มต้นมีข้อบกพร่อง กระจกบิดเบี้ยวจากฟิกซ์เจอร์หรือไม่? – ตรวจสอบวิธีการจับยึด ใช้วิธีการหมุน CGH เพื่อแยกแยะ CGH ออกก่อนที่จะโฟกัสไปที่ฟิกซ์เจอร์หรือกระจก กระจกสะอาดมั้ย? – ทำความสะอาดบริเวณที่มีหลุมหรือนูนก่อน อย่ารีบขัดถ้ายังไม่สะอาด มี crosstalk ในลำดับการเลี้ยวเบนหรือไม่? – ขอบที่เบลอไม่จำเป็นต้องบ่งบอกถึงความเข้มของแสงที่ไม่เพียงพอ อาจมีแสงเล็ดลอดออกมา กระจกมีความสมดุลทางความร้อนหรือไม่? – ปล่อยให้มีเวลาเพียงพอในการทำให้อุณหภูมิคงที่ อย่ารีบเร่งกระบวนการ การทดสอบ CGH เป็นวิทยาศาสตร์ที่เข้มงวดและเป็นการปฏิบัติงานด้านวิศวกรรมที่พิถีพิถัน ติดตามเราเพื่อดูเทคนิคที่เป็นประโยชน์เพิ่มเติมใน CGH และการทดสอบพื้นผิวแอสเฟอริคัล คุณพบปัญหาแปลก ๆ อะไรอีกบ้างที่ไซต์งานที่คุณทำไม่ถูก? รู้สึกอิสระที่จะแบ่งปันประสบการณ์ของคุณในส่วนความคิดเห็น
