01 แผ่นมติ USAF 1951 คืออะไร

USAF 1951 (เป้าหมายความละเอียดของกองทัพอากาศสหรัฐ พ.ศ. 2494) เป็นหนึ่งในเป้าหมายการทดสอบความละเอียดมาตรฐานที่ใช้กันอย่างแพร่หลายมากที่สุดในโลก ประกอบด้วยการจัดเรียงแถบขาวดำมาตรฐาน และใช้ในการตัดสินรายละเอียดที่เล็กที่สุดที่ระบบออพติคอลสามารถแก้ไขได้ พูดง่ายๆ ก็คือ เลนส์สามารถแยกเส้นได้กี่เส้นซึ่งแสดงถึงกำลังการแยกรายละเอียดเลนส์อย่างชัดเจน

การใช้งานทั่วไปได้แก่:

◆การตรวจสอบการวิจัยและพัฒนาเลนส์

◆การทดสอบการมองเห็นทางอุตสาหกรรม

◆การประเมินระบบไมโคร

◆การยอมรับระบบออปติคอล

02 กลุ่มและองค์ประกอบบนกระดานมติคืออะไร?

รูปแบบของ USAF 1951 ประกอบด้วยหลายกลุ่มและองค์ประกอบ แต่ละกลุ่มประกอบด้วย 6 องค์ประกอบ แต่ละองค์ประกอบสอดคล้องกับความถี่เชิงพื้นที่ที่แตกต่างกัน (lp/mm)

ยิ่งตัวเลขมากขึ้น เส้นก็จะยิ่งละเอียด และการทดสอบก็จะยิ่งยากขึ้น

03 วิธีการใช้ USAF 1951 อย่างถูกต้อง?

ขั้นตอนที่ 1: ตั้งค่าระบบทดสอบ

โดยทั่วไปจะรวมถึง:

◆แหล่งกำเนิดแสง (แสงสว่างสม่ำเสมอ)

◆คณะกรรมการมติ USAF

◆เลนส์อยู่ระหว่างการทดสอบ

◆กล้อง CCD/CMOS

◆ซอฟต์แวร์การแสดงผลและการวิเคราะห์

เส้นทางทดสอบพื้นฐาน:

แหล่งกำเนิดแสง → บอร์ดความละเอียด USAF → เลนส์ที่ทดสอบ → เซนเซอร์ → การวิเคราะห์ภาพ

หมายเหตุ:

◆ให้แสงสว่างสม่ำเสมอ

◆โฟกัสที่แม่นยำ

◆จัดแนวแกนลำแสงให้ชิดที่สุด

◆หลีกเลี่ยงการสั่นสะเทือนของระบบ

ขั้นตอนที่ 2: ค้นหาตำแหน่งการถ่ายภาพที่ชัดเจนที่สุด

ปรับทางยาวโฟกัสหรือระยะการทำงานเพื่อให้ได้ภาพที่มีความคมชัดสูงสุด

นี่เป็นขั้นตอนที่สำคัญที่สุดที่ส่งผลต่อผลลัพธ์

ขั้นตอนที่ 3: สังเกต "พวกเขายังสามารถแยกจากกันได้หรือไม่"

ตรวจสอบภาพ:

แถบขาวดำของธาตุใดยังแยกได้ชัดเจน?

เกณฑ์การตัดสิน:

แถบขาว-ดำแยกแยะได้ชัดเจน

ลายผสม เป็นสีเทา หรือแยกไม่ออก

รูปแบบที่จดจำได้สุดท้ายแสดงถึงขีดจำกัดบนของความละเอียดของระบบ

04 วิธีการแปลงเป็นlp/mm?

แต่ละกลุ่ม/องค์ประกอบสอดคล้องกับความถี่เชิงพื้นที่คงที่ สูตรการแปลง:

ตัวอย่างเช่น:

◆กลุ่มที่ 5 องค์ประกอบที่ 3

◆สอดคล้องกับประมาณ 20 lp/มม

lp/mm (เส้นคู่/มม.) = จำนวนเส้นขาวดำที่สามารถแยกแยะได้ต่อมิลลิเมตร

ความกว้างของเส้นขั้นต่ำ = ความกว้างของเส้นสีดำหรือสีขาวเส้นเดียว

ความสัมพันธ์ระหว่างทั้งสอง:

05 จะตรวจสอบความน่าเชื่อถือของผลการทดสอบได้อย่างไร?

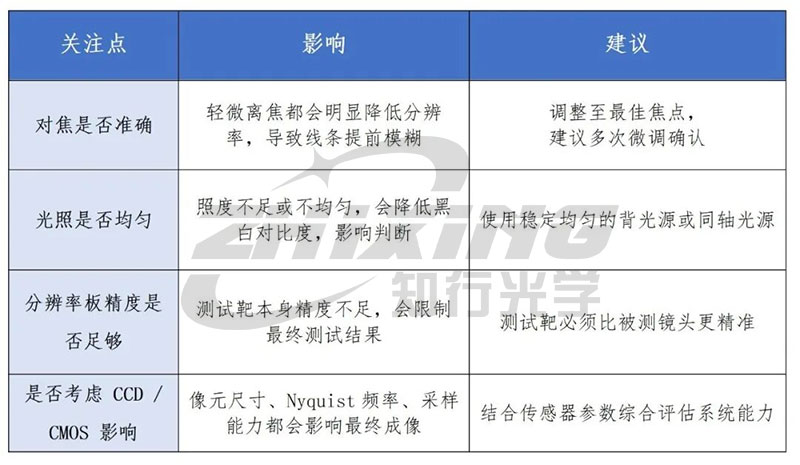

บ่อยครั้งที่การทดสอบที่ไม่ถูกต้องไม่ได้เกิดจากปัญหาของเลนส์ แต่เป็นปัญหาเกี่ยวกับวิธีการทดสอบ

การอ่านที่แนะนำ:

06 เมื่อใดจึงจำเป็นต้องมีกลุ่มความละเอียดสูง?

เนื่องจากความละเอียดของเลนส์ระดับไฮเอนด์มีการปรับปรุงอย่างต่อเนื่อง กลุ่ม 5 และกลุ่ม 6 แบบเดิมจึงไม่เพียงพออีกต่อไป

ตัวอย่างเช่น:

◆เลนส์ตรวจสอบเซมิคอนดักเตอร์

◆วัตถุประสงค์ของกล้องจุลทรรศน์ NA สูง

◆ระบบเอโอไอ

◆วิสัยทัศน์ทางอุตสาหกรรมที่มีพิกเซลสูงเป็นพิเศษ

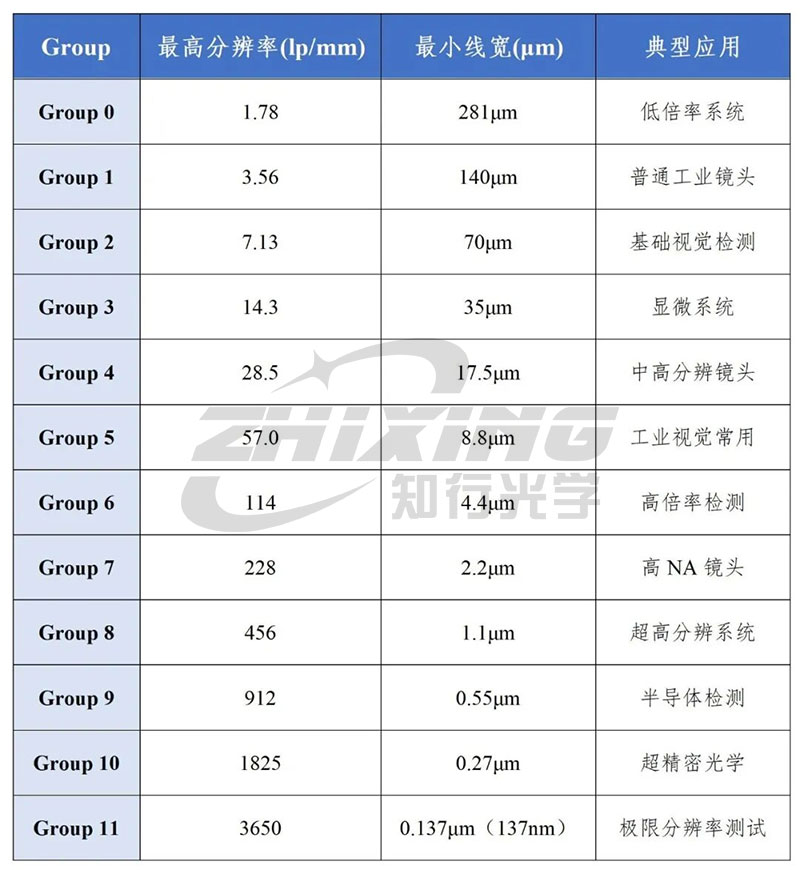

บ่อยครั้งที่จำเป็นต้องใช้กลุ่ม 9 / กลุ่ม 10 / กลุ่ม 11 เพื่อวัดความสามารถของระบบอย่างแท้จริง

โดยเฉพาะ: USAF Group 11 (สูงถึงประมาณ 3,500 lp/mm)

ได้กลายเป็นมาตรฐานที่สำคัญสำหรับการทดสอบเลนส์ที่มีความละเอียดสูงพิเศษ

บทสรุป

แผนภูมิความละเอียด USAF 1951 เป็นแบบคลาสสิกเนื่องจากเรียบง่าย ใช้งานง่าย และเชื่อถือได้

ไม่เพียงช่วยระบุได้ว่าเลนส์ "มองเห็นได้ชัดเจน" หรือไม่ แต่ยังช่วยให้วิศวกรค้นพบได้อย่างรวดเร็วว่าระบบมองเห็น "ชัดเจน" ได้อย่างไร การเลือกแผนภูมิความละเอียดที่เหมาะสมและการใช้วิธีการทดสอบที่ถูกต้องถือเป็นสิ่งสำคัญในการได้รับผลการทดสอบที่เชื่อถือได้อย่างแท้จริง
