ในอุตสาหกรรมการผลิตเลนส์ ผู้คนจำนวนมากที่ทำงานกับเลนส์ทรงกระบอกต้องเผชิญกับช่วงเวลาที่น่าอึดอัดใจเช่นนี้ พนักงานขายเพิ่งได้รับภาพวาดเลนส์ทรงกระบอกของลูกค้า หรือ R&D เพิ่งเสร็จสิ้นการออกแบบเลนส์ใหม่ เพียงเพื่อส่งมอบให้กับกระบวนการหรือวิศวกรทดสอบ ทุกคนมารวมตัวกันรอบๆ ภาพวาด และสงสัยว่า:
"กระบอกสูบนี้ควรจับคู่กับ CGH รุ่นใดเพื่อทำการทดสอบ"
"Fno คำนวณทิศทางใด ฉันจะจับคู่อินเทอร์เฟอโรมิเตอร์เพื่อหลีกเลี่ยงการล้นได้อย่างไร"
แท้จริงแล้ว การเลือก CGH ทรงกระบอกถือเป็นงานด้านเทคนิคมาโดยตลอด คุณต้องคำนวณรัศมีความโค้ง กำหนดทิศทางเจเนราทริกซ์ และพิจารณารูรับแสงของอินเทอร์เฟอโรมิเตอร์ การคำนวณด้วยตนเองใช้เวลานานและมีแนวโน้มที่จะเกิดข้อผิดพลาด
การทดสอบไม่ควรเจ็บปวดขนาดนี้
เพื่อให้ทุกคนบอกลายุคแห่งการ "เดาสุ่ม" แบบจำลองจากภาพวาดได้อย่างสมบูรณ์ เราได้พัฒนาซอฟต์แวร์การเลือกอัตโนมัติ CGH ทรงกระบอกอัจฉริยะ
ตอนนี้ คุณไม่จำเป็นต้องกรองคู่มือพารามิเตอร์หนาๆ หรือดำเนินการอนุพันธ์ทางเรขาคณิตที่ซับซ้อนอีกต่อไป คุณเพียงแค่ต้องกลายเป็นผู้เชี่ยวชาญ "กรอกข้อมูลในช่องว่าง" ในไม่กี่วินาที โดยพิมพ์ข้อมูลหลักจากแบบร่างของคุณ:
รูปร่างทรงกระบอกและความนูน (พื้นผิวหรือเส้น เว้าหรือนูน)
รัศมีความโค้ง
มิติการส่งผ่านแสงในสองทิศทาง (ตามแนวเจเนราทริกซ์และตั้งฉากกับเจเนราทริกซ์)
ส่วนที่เหลือได้รับการจัดการโดยซอฟต์แวร์ คลิก "ตกลง" จากนั้นระบบจะกำหนดและแนะนำโมเดล CGH ที่เหมาะสมที่สุดและรูปแบบการจับคู่ Fno ที่ดีที่สุดโดยอัตโนมัติ
ในบทความนี้ เราจะพาคุณไปสัมผัสประสบการณ์ตรงเกี่ยวกับ "เครื่องมือคัดเลือก" นี้ เพื่อดูว่าจะช่วยลดความยุ่งยากในการเตรียมงานที่ซับซ้อนสำหรับการตรวจสอบกระบอกสูบให้เป็นเพียง "ป้อนพารามิเตอร์สี่ตัว" ได้อย่างไร
เว็บไซต์คัดเลือก
http://www.zhixingoptics.com/xuanxing
อินเตอร์เฟซการเลือก

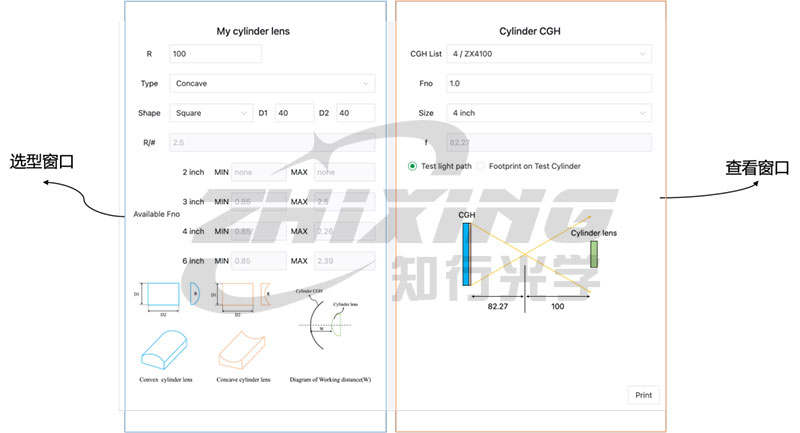

หลังจากป้อน URL แล้ว อินเทอร์เฟซที่แสดงในรูปที่ 1 จะปรากฏขึ้น โดยมีสองหน้าต่าง
กล่องสีน้ำเงินทางด้านซ้ายคือหน้าต่างการเลือก ซึ่งมีหน้าที่หลักในการป้อนพารามิเตอร์ทรงกระบอก รวมถึงค่า R ความนูน (ประเภทซึ่งสามารถสลับระหว่างเว้าและนูนได้) รูปร่าง (รูปร่างซึ่งสามารถสลับระหว่างสี่เหลี่ยม วงกลม และวงรี) และขนาด
กล่องสีเหลืองทางด้านขวาคือหน้าต่างดู ส่วนใหญ่สำหรับการดูรุ่นที่ขายโดยบริษัทของเราและจุดครอบคลุมของพื้นผิวทรงกลมที่จะทดสอบ
รูปที่ 1: แผนภาพอินเทอร์เฟซโดยรวมของเครื่องมือการเลือก
I. หน้าต่างการเลือก
กล่องสีน้ำเงินด้านซ้ายคือหน้าต่างการเลือกซึ่งมีฟังก์ชันหลัก 2 ประการ:
◆ฟังก์ชัน 1: ป้อนพารามิเตอร์กระจกทรงกระบอก
R: รัศมีความโค้งของกระจกทรงกระบอก ป้อนค่าสัมบูรณ์
ประเภท: เลือกเว้าหรือนูน
รูปร่าง: เลือกรูปร่างของกระจกทรงกระบอก (สี่เหลี่ยมหรือวงรี สี่เหลี่ยมจัตุรัสและวงกลมเป็นรูปแบบพิเศษของสี่เหลี่ยมและวงรี ตามลำดับ)
D1: รูรับแสงที่มีทิศทางความโค้ง
D2: รูรับแสงที่ไม่มีทิศทางความโค้ง
R/#: F/# ของกระจกทรงกระบอก ไม่สามารถป้อนสิ่งนี้ได้ มันถูกคำนวณโดยอัตโนมัติ
W: เมื่อเลือก Convex สำหรับ Type จะต้องป้อนระยะการทำงาน (ระยะห่างตามแนวแกน CGH จากจุดยอดของกระบอกสูบ) เพื่อความปลอดภัย แนะนำให้ตั้งระยะห่าง 10 มม. ขึ้นไป
◆ฟังก์ชัน 2: ช่วง Fno ที่แนะนำสำหรับขนาดต่างๆ

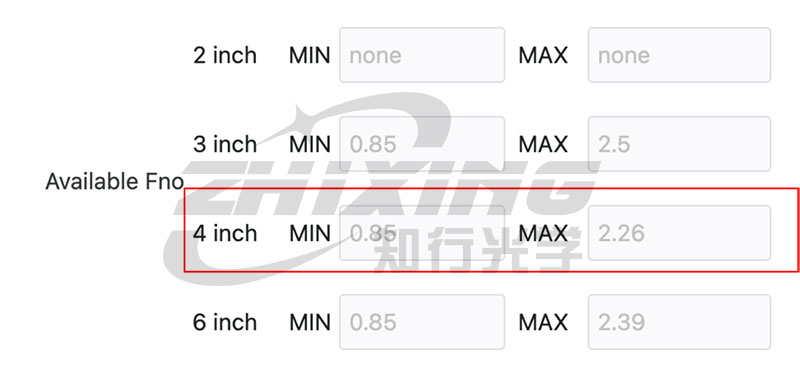

หลังจากป้อนพารามิเตอร์ที่เกี่ยวข้องสำหรับเลนส์ทรงกระบอกแล้ว ซอฟต์แวร์จะส่งออกช่วง Fno ที่แนะนำสำหรับขนาดต่างๆ หากป้อนพารามิเตอร์สำหรับเลนส์ทรงกระบอกที่จะทดสอบในกล่องการเลือกในรูปที่ 1 ซอฟต์แวร์การเลือกจะส่งออกช่วง Fno ที่แนะนำดังแสดงในรูปที่ 2:
สำหรับเลนส์ขนาด 2 นิ้ว จะแสดง "none" เพื่อระบุว่าไม่มีรุ่นที่มีจำหน่ายสำหรับเลนส์ขนาด 2 นิ้ว มีรุ่นสำหรับเลนส์ขนาด 3 นิ้ว, 4 นิ้ว และ 6 นิ้วให้เลือกใช้งานทั้งหมด
สำหรับจอแสดงผลขนาด 3 นิ้ว Fno จะอยู่ระหว่าง 0.85 ถึง 2.5 ตามตารางในภาคผนวก 1 มีสามรุ่นสำหรับจอแสดงผลขนาด 3 นิ้ว: ZX3100, ZX3150 และ ZX3200
สำหรับจอแสดงผลขนาด 4 นิ้ว Fno จะอยู่ระหว่าง 0.85 ถึง 2.26 ตามตารางในภาคผนวก 1 มีสามรุ่นสำหรับจอแสดงผลขนาด 4 นิ้ว: ZX4100, ZX4150 และ ZX4200
สำหรับจอแสดงผลขนาด 6 นิ้ว Fno จะอยู่ระหว่าง 0.85 ถึง 2.39 ตามตารางในภาคผนวก 1 มีสามรุ่นสำหรับจอแสดงผลขนาด 6 นิ้ว: ZX6100, ZX6150 และ ZX6200
รูปที่ 2: การเลือกรุ่นที่แนะนำ

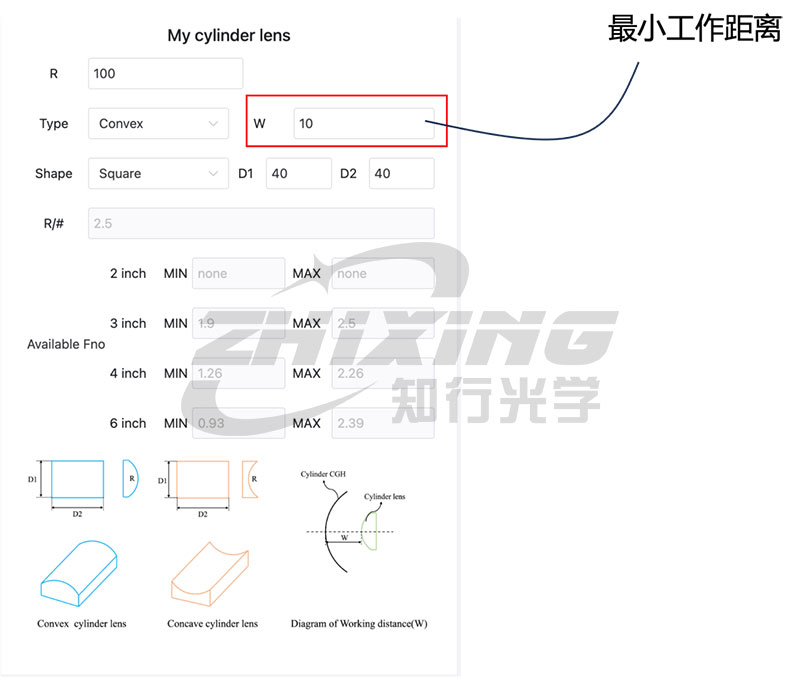

ภาพด้านบนแสดงการเลือกพื้นผิวเว้า หากพื้นผิวทรงกระบอกที่มีพารามิเตอร์เดียวกันถูกเปลี่ยนเป็นพื้นผิวนูน ส่วนต่อประสานการเลือกจะเป็นดังนี้ W คือระยะห่างขั้นต่ำระหว่างพื้นผิวกราฟิก CGH และจุดคงที่ของพื้นผิวนูน (แนะนำให้มากกว่า 10 มม.)
รูปที่ 3: ส่วนต่อประสานการเลือกพื้นผิวนูน
สำหรับจอแสดงผลขนาด 2 นิ้ว "ไม่มี" แสดงว่าไม่มีรุ่นที่มีจำหน่าย
สำหรับจอแสดงผลขนาด 3 นิ้ว Fno จะอยู่ระหว่าง 1.9 ถึง 2.5 ตามภาคผนวก 1 สามารถเลือกรุ่น ZX3200 ขนาด 3 นิ้วได้
สำหรับจอแสดงผลขนาด 4 นิ้ว Fno จะอยู่ระหว่าง 1.26 ถึง 2.26 ตามภาคผนวก 1 สามารถเลือกรุ่น ZX4150 และ ZX4200 ขนาด 4 นิ้วได้
สำหรับจอแสดงผลขนาด 6 นิ้ว Fno จะอยู่ระหว่าง 0.93 ถึง 2.39 ตามภาคผนวก 1 สามารถเลือกรุ่น ZX6100, ZX6150 และ ZX6200 ขนาด 6 นิ้วได้
ครั้งที่สอง ดูหน้าต่าง
กล่องสีเหลืองทางด้านขวาคือหน้าต่างมุมมองซึ่งมีฟังก์ชันหลัก 2 ประการ:
◆ฟังก์ชัน 1: ดูรุ่นที่มีตามช่วง Fno ที่แนะนำทางด้านซ้าย

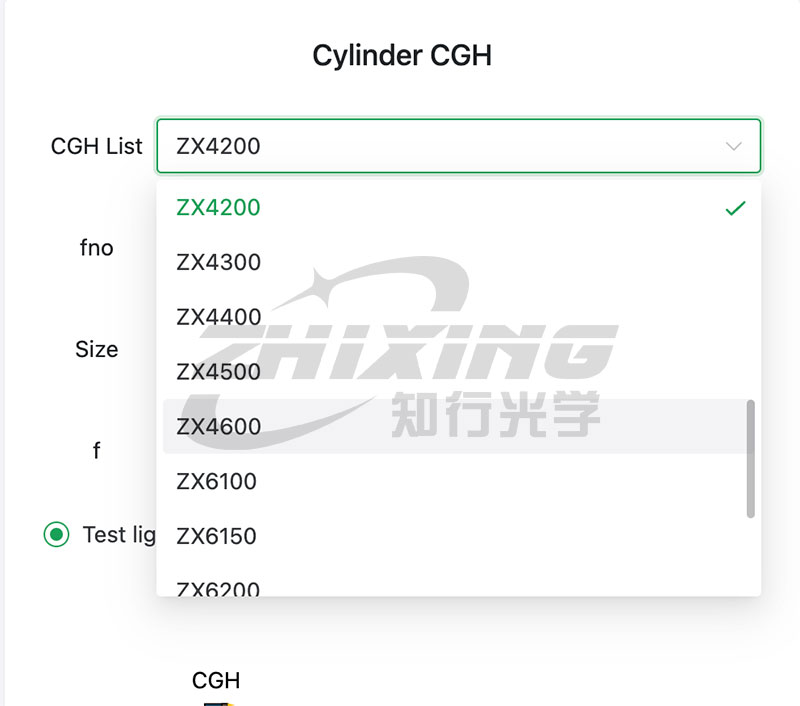

ในตัวอย่างนี้ ZX4200 ถูกเลือกจากเมนูแบบเลื่อนลงในคอลัมน์ CGHlist Fno, ขนาด และ F จะถูกคำนวณโดยอัตโนมัติ
รูปที่ 4: หน้าต่างแบบเลื่อนลงโมเดล
คุณสามารถดูสองไดอะแกรม:

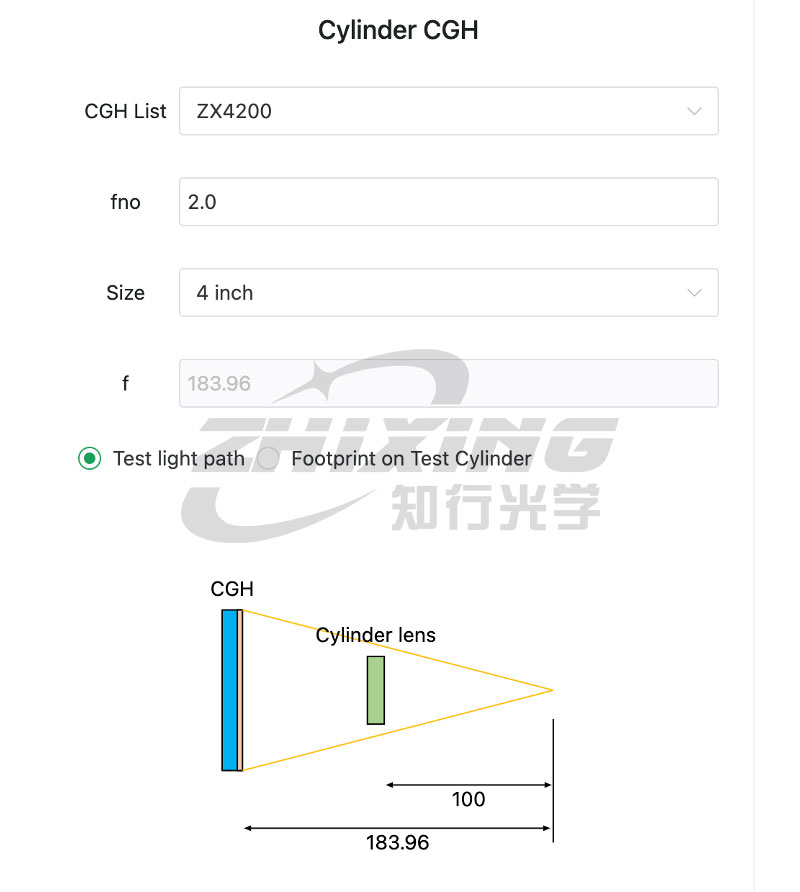

1) แผนภาพเส้นทางแสง (รวมถึงข้อมูลระยะทาง) ดังแสดงในรูปที่ 5:
รูปที่ 5: ทดสอบแผนภาพเส้นทางแสง

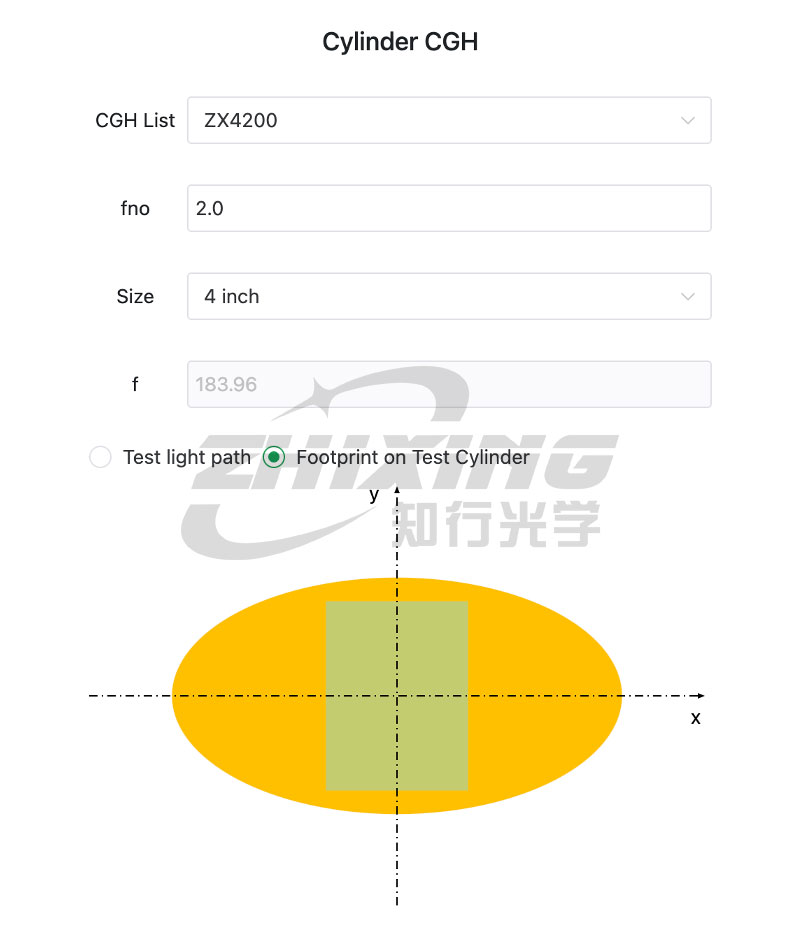

2) สำหรับพื้นผิวเว้าในรูปที่ 1 ความครอบคลุมเฉพาะจุดของทั้งสามรุ่น (ZX4100, ZX4150, ZX4200) ของ CGH ทรงกระบอกขนาด 4 นิ้วจะแสดงในรูปที่ 6 ที่ด้านล่าง จะมีการกำหนดอัตราส่วนพลังงาน ยิ่งค่าของค่าที่มากกว่า 1 มีค่าน้อยลง จะสามารถตรวจจับพิกเซลได้มากขึ้นและความละเอียดก็จะสูงขึ้นตามไปด้วย ในบรรดาสามรุ่น ZX4200 มีอัตราส่วนพลังงานน้อยที่สุด (1.26) ซึ่งสูงกว่าอีกสองรุ่น
รูปที่ 6: แผนที่ครอบคลุมจุดแสง
◆ฟังก์ชัน 2: ดูโมเดลที่กำหนดเอง

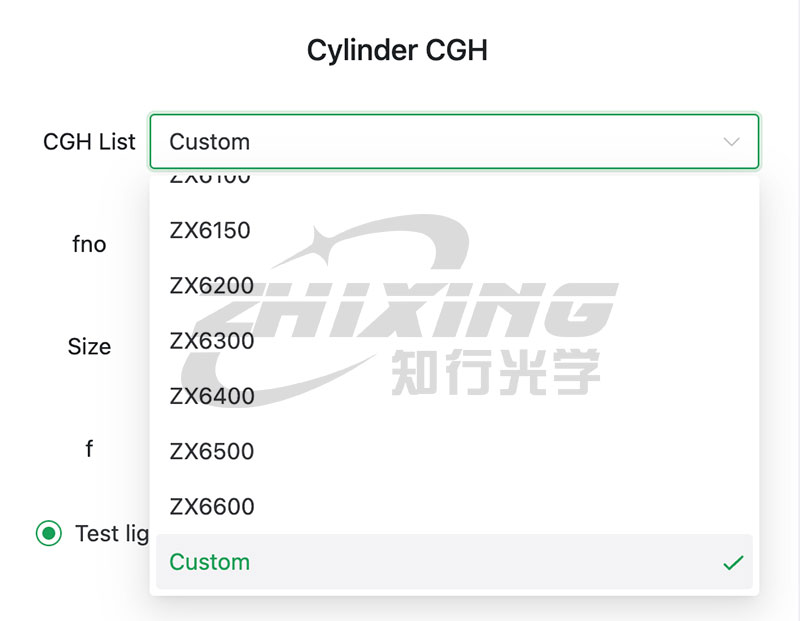

หากรุ่นที่แนะนำทางด้านซ้ายอยู่นอกรายการรุ่นผลิตภัณฑ์ของเรา เช่น Fno ที่แนะนำระหว่าง 4.3 ถึง 4.6 และบริษัทของเราไม่มี Fno ในช่วงนี้ คุณจะต้องปรับแต่งมัน เลือก "กำหนดเอง" ในคอลัมน์ CGHlist ดังแสดงในรูปที่ 7:
รูปที่ 7: การเลือกโมเดลแบบกำหนดเอง

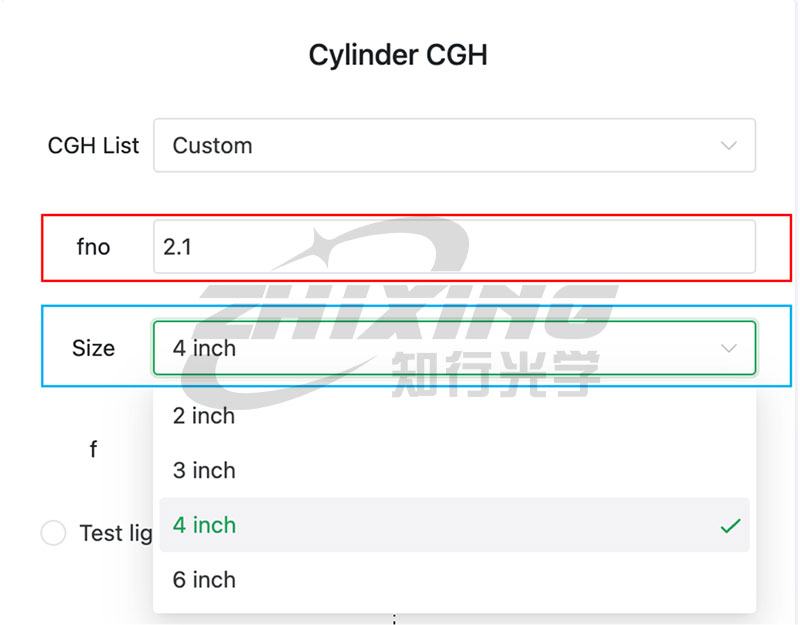

กรอก fno ในกล่องสีแดง และเลือกรุ่นในกล่องสีน้ำเงิน ในตัวอย่างนี้ ช่วงที่แนะนำสำหรับ Fno ขนาด 4 นิ้วคือ [1.35 2.37] คุณสามารถกำหนด fno=2.1
รูปที่ 8: ตัวอย่างรายการอินพุตหน้าต่างแบบกำหนดเอง
ตามหมายเลขรุ่นที่กำหนดเอง คุณสามารถดูแผนภาพเส้นทางแสงและแผนภาพการครอบคลุมจุดแสงเพื่อตรวจสอบว่าเลนส์ทรงกระบอกสามารถทดสอบโดยใช้รุ่นที่กำหนดเองได้หรือไม่
เอกสารแนบ 1: รายการแบบจำลอง CGH ทรงกระบอก
คำอธิบายการตั้งชื่อรุ่น: ZX-ABCD: A: หมายถึงขนาดของ CGH ทรงกระบอก; BCD: แสดงถึง Fno ของ CGH ทรงกระบอก
ตัวอย่างที่ 1: ZX4200 รุ่น: 4 นิ้ว; เอฟโน: 2.0
ตัวอย่างที่ 2: รุ่น ZX6100: 6 นิ้ว; เอฟโน: 1.0
รายการรุ่น CGH ขนาดต่างๆ มีดังนี้:

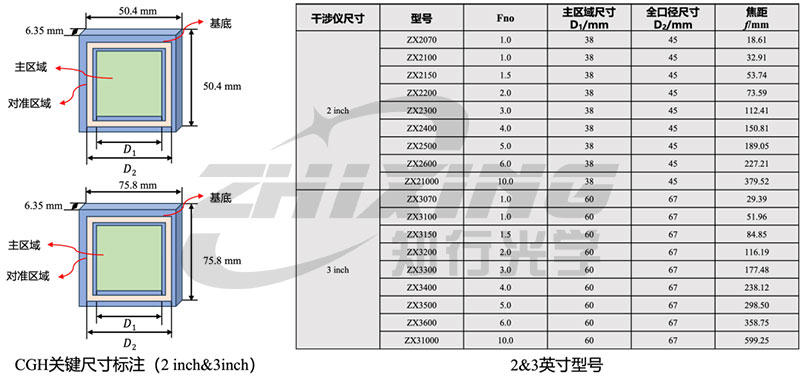

ตารางที่ 1: พารามิเตอร์หลักของ CGH ทรงกระบอกขนาด 2 นิ้วและ 3 นิ้ว

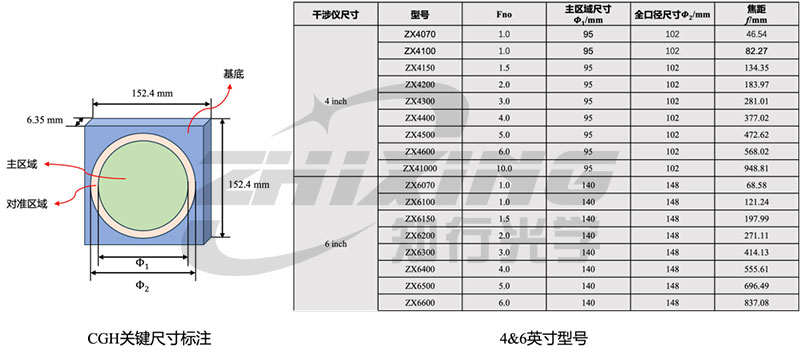

ตารางที่ 2: พารามิเตอร์หลักของ CGH ทรงกระบอกขนาด 4 นิ้วและ 6 นิ้ว
