โฟโตมาสก์แบบฟิล์มมีบทบาทสำคัญในการผลิตเชิงแสงสมัยใหม่ การสร้างแพทเทิร์นเซมิคอนดักเตอร์ การพัฒนา PCB และกระบวนการผลิตขนาดเล็กต่างๆ พวกมันทำหน้าที่เป็นตัวพารูปแบบที่มีความแม่นยำสูง ช่วยให้สามารถถ่ายภาพหรือการแกะสลักด้วยแสงที่แม่นยำบนพื้นผิวที่แตกต่างกัน ในบทความนี้ผมจะอธิบายวิธีการกฟิล์มโฟโต้มาสก์ใช้งานได้ เหตุใดจึงมีความสำคัญ และพารามิเตอร์ทางเทคนิคใดที่ทำให้โซลูชันของเรามาจากNingbo Zhixing Optical Technology Co., Ltd.เชื่อถือได้. โครงสร้างที่ชัดเจน ภาษาที่อ่านง่าย และความลึกระดับมืออาชีพยังคงอยู่ตลอด

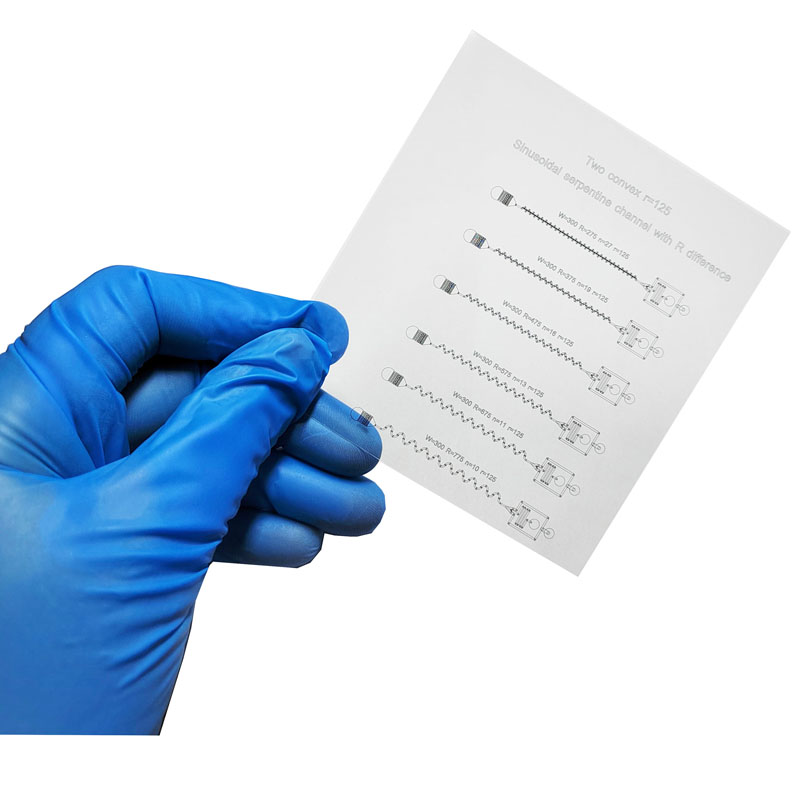

A ฟิล์มโฟโต้มาสก์เป็นฟิล์มถ่ายภาพที่มีรูปแบบความหนาแน่นสูงที่ใช้ในการถ่ายโอนภาพลงบนพื้นผิวเวเฟอร์ แก้ว หรือ PCB ช่วยให้มั่นใจได้ว่าโครงสร้างจุลภาคที่ต้องการยังคงคมชัด สม่ำเสมอ และทำซ้ำได้ เมื่อแสงผ่านโฟโตมาสก์ รูปแบบที่เผยให้เห็นจะถูกจำลองอย่างแม่นยำบนชั้นโฟโตรีซิสด้านล่าง ซึ่งช่วยให้สามารถผลิตจำนวนมากได้ด้วยความแม่นยำสูง
ความสำคัญของมันเพิ่มมากขึ้นเมื่ออุตสาหกรรมต้องการพิกัดความเผื่อที่เข้มงวดมากขึ้น วงจรการผลิตที่เร็วขึ้น และปรับปรุงคุณภาพการถ่ายภาพระดับไมโคร
โฟโตมาสก์แบบฟิล์มช่วยเพิ่มความแม่นยำ ลดข้อผิดพลาดของกระบวนการ และเปิดใช้งานการสร้างลวดลายขนาดเล็กที่ทำซ้ำได้ พวกเขาใช้กันอย่างแพร่หลายใน:
การสร้างต้นแบบเซมิคอนดักเตอร์
การสร้างภาพเค้าโครง PCB
การออกแบบชิปไมโครฟลูอิดิก
การสอบเทียบเครื่องมือทางแสง
การถ่ายโอนรูปแบบเส้นละเอียด
การผลิตแผงจอแสดงผล
ด้วยการรักษาความหนาแน่นที่สม่ำเสมอ ความคมชัดของขอบ และความแม่นยำของมิติ จะช่วยลดการบิดเบือนของรูปแบบได้อย่างมาก และปรับปรุงผลผลิตได้อย่างมาก
ด้านล่างนี้เป็นพารามิเตอร์หลักที่จัดทำโดยNingbo Zhixing Optical Technology Co., Ltd.มั่นใจในคุณภาพระดับมืออาชีพ:
ประเภทวัสดุ:ฟิล์มซิลเวอร์เฮไลด์หรือฟิล์มโพลีเอสเตอร์ความละเอียดสูง
ปณิธาน:การถ่ายภาพสูงถึง 20,000 dpi
ช่วงความหนาแน่น:Dmax 3.5 – 5.0 (ปรับแต่งได้)
ความอดทนความกว้างของเส้น:±5 ไมโครเมตร ถึง ±10 ไมโครเมตร
ความหนาของฟิล์ม:0.10 มม. – 0.18 มม
ความแม่นยำของรูปแบบ:±0.01 มม
ขนาดสูงสุด:สูงถึง 1,000 × 1200 มม
การป้องกันพื้นผิว:เคลือบป้องกันรอยขีดข่วนและป้องกันไฟฟ้าสถิต
พื้นที่ใช้งาน:เซมิคอนดักเตอร์, PCB, ไมโครออปติก, การตัดเฉือนที่มีความแม่นยำ
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| วัสดุ | ฟิล์มโฟโตพล็อตเตอร์ที่มีความแม่นยำสูง |
| ความสามารถในการแก้ปัญหา | 8,000 – 20,000 dpi |
| ความหนาแน่น (ดีแม็กซ์) | 3.5 – 5.0 |
| ความเสถียรของมิติ | การหดตัว <0.04% |
| ความกว้างบรรทัดขั้นต่ำ | 25 μm (มีตัวเลือกแบบกำหนดเองให้เลือก) |
| ตัวเลือกขนาดฟิล์ม | A4 ถึง 1000×1200 มม |
| การรักษาพื้นผิว | ป้องกันไฟฟ้าสถิต/ป้องกันรอยขีดข่วน |
| ความแม่นยำของรูปแบบ | ±0.01 มม |
ข้อมูลจำเพาะเหล่านี้ให้ความแม่นยำทั้งในระดับอุตสาหกรรมและระดับห้องปฏิบัติการ ทำให้มั่นใจได้ว่าเอาต์พุตจะมีความเสถียรสำหรับสภาพแวดล้อมการถ่ายภาพที่หลากหลาย
การใช้โฟโตมาสก์แบบฟิล์มเกรดพรีเมี่ยมมีประโยชน์หลายประการ:
ความแม่นยำสูง:คำจำกัดความของเส้นที่แม่นยำสำหรับโครงสร้างจุลภาค
คุ้มค่า:ต้นทุนการผลิตต่ำกว่าเมื่อเปรียบเทียบกับโฟโตมาสก์แบบแก้ว
ยืดหยุ่นและรวดเร็ว:การตอบสนองอย่างรวดเร็วสำหรับต้นแบบและรูปแบบที่กำหนดเอง
ประสิทธิภาพที่มั่นคง:การเปิดรับแสงที่สม่ำเสมอและการบิดเบือนที่ลดลง
ความเข้ากันได้กว้าง:เหมาะสำหรับระบบแสง UV, LED และระบบแสงเลเซอร์
สำหรับอุตสาหกรรมที่ความแม่นยำในระดับจุลภาคเป็นตัวกำหนดประสิทธิภาพ ให้เลือกซัพพลายเออร์โฟโตมาสก์ที่เชื่อถือได้ เช่นNingbo Zhixing Optical Technology Co., Ltd.กลายเป็นสิ่งจำเป็น
เมื่อใช้ในระบบสร้างภาพ ฟิล์มโฟโตมาสก์ช่วยให้มั่นใจได้ว่า:
ขอบที่คมชัดและคมชัด
คอนทราสต์สูงระหว่างการเปิดรับแสง
การถ่ายโอนรูปแบบมีความเสถียรแม้ใช้งานในระยะยาว
อัตราข้อผิดพลาดต่ำในการประมวลผลซ้ำ
ประสิทธิภาพส่งผลโดยตรงต่ออัตราผลตอบแทน การทำงานของวงจร และความชัดเจนของส่วนประกอบทางแสง
ฟิล์มโฟโต้มาสก์เป็นฟิล์มที่มีลวดลายที่ใช้ในการถ่ายโอนภาพหรือเส้นไมโครในระหว่างกระบวนการรับแสง ทำงานโดยการปิดกั้นหรือส่งแสงในพื้นที่เฉพาะ ช่วยให้จำลองรูปแบบที่แม่นยำบนเวเฟอร์ บอร์ด PCB หรือพื้นผิวแบบออปติก
Photomask แบบฟิล์มมีความคุ้มค่ามากกว่า ผลิตได้เร็วกว่า และเหมาะสำหรับการสร้างต้นแบบหรือการผลิตที่มีความแม่นยำปานกลาง ให้ความละเอียดสูงและความหนาแน่นที่ดีเยี่ยมในขณะที่ยังคงความยืดหยุ่นสำหรับการออกแบบที่กำหนดเอง
ขึ้นอยู่กับสภาพการใช้งาน แต่โฟโตมาสก์คุณภาพสูงจาก Ningbo Zhixing Optical Technology Co., Ltd. ให้ความทนทานที่แข็งแกร่ง ประสิทธิภาพมิติที่มั่นคง และรอยขีดข่วนน้อยที่สุด ทำให้มั่นใจได้ถึงการใช้งานในระยะยาว
ใช่. ด้วยความละเอียดสูงสุด 20,000 dpi และความกว้างของเส้นเล็กเพียง 25 μm ฟิล์มโฟโต้มาสก์ให้ความแม่นยำระดับไมโครไลน์ที่ยอดเยี่ยม เหมาะสำหรับการใช้งานด้านออพติคัลและอิเล็กทรอนิกส์ที่มีความต้องการสูง
หากต้องการโซลูชัน Photomask ฟิล์มแบบกำหนดเอง การให้คำปรึกษาทางเทคนิค หรือการเสนอราคาจำนวนมาก โปรดอย่าลังเลที่จะทำติดต่อ Ningbo Zhixing Optical Technology Co., Ltd.ทีมงานมืออาชีพของเราให้การตอบสนองที่รวดเร็ว คุณภาพที่มั่นคง และความร่วมมือที่เชื่อถือได้
-
