ขั้นตอนที่ 1: ตรวจสอบขนาดอินเตอร์เฟอโรมิเตอร์และกระจกมาตรฐาน F/# CGH ไม่เป็นอิสระ จะต้องใช้ร่วมกับอินเตอร์เฟอโรมิเตอร์ ขั้นแรก คุณต้องยืนยันขนาดรูรับแสงของอินเตอร์เฟอโรมิเตอร์ (ปกติคือ 4 นิ้วหรือ 6 นิ้ว) ที่สำคัญกว่านั้นคือ F/# ของกระจกมาตรฐาน (TS) มีความสำคัญ CGH ได้รับการออกแบบตามการบรรจบกันหรือการแยกคลื่นเฉพาะ หาก F/# ของกระจกมาตรฐานของคุณไม่ตรงกับข้อกำหนดด้านการออกแบบ คลื่นหน้าจะไม่สามารถจับคู่ได้อย่างถูกต้อง และคุณอาจไม่พบจุดไฟด้วยซ้ำ คำแนะนำจากผู้เชี่ยวชาญ: ก่อนเริ่มต้น โปรดตรวจสอบคู่มือการใช้งานเพื่อให้แน่ใจว่า F/# ของกระจก TS นั้นเล็กกว่า F/# ที่กำหนดของ CGH เล็กน้อย ขั้นตอนที่ 2: กำหนดด้านหน้าและด้านหลังของ CGH CGH เป็นชิ้นแก้วควอทซ์ที่เคลือบด้วยฟิล์มโครเมียมหรือแกะสลักด้วยโครงสร้างไมโคร/นาโน และมีการกำหนดด้านหน้าและด้านหลังอย่างเคร่งครัด
● หลักการ: ด้านกราฟิกของ CGH (ด้านที่มีลวดลายสลัก) ต้องหันหน้าไปทางกระจกที่ทดสอบ
● วิธีการระบุตัวตน: สังเกตเครื่องหมายที่ด้านข้างของกระจก หรือใช้การสะท้อนแสงเพื่อสังเกตภาพที่ซ้อนทับของลวดลาย หากวางกลับด้าน แสงจะส่องผ่านซับสเตรตควอตซ์หนาก่อน ทำให้เกิดความคลาดเคลื่อนโดยไม่จำเป็น ส่งผลให้ผลการทดสอบไม่ถูกต้องโดยสิ้นเชิง

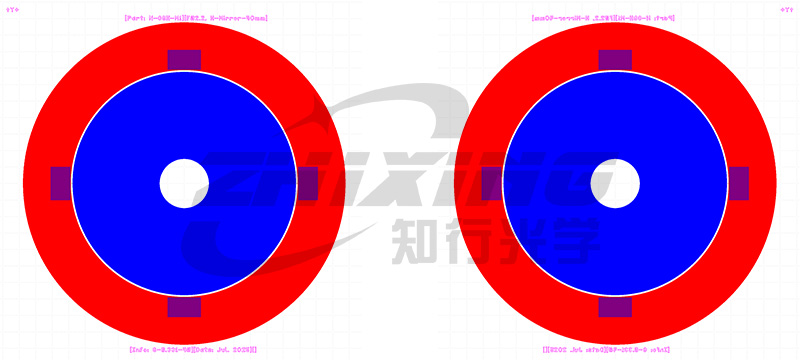

มุมมองด้านหน้า CGH (ซ้าย), มุมมองด้านหลัง CGH (ขวา)

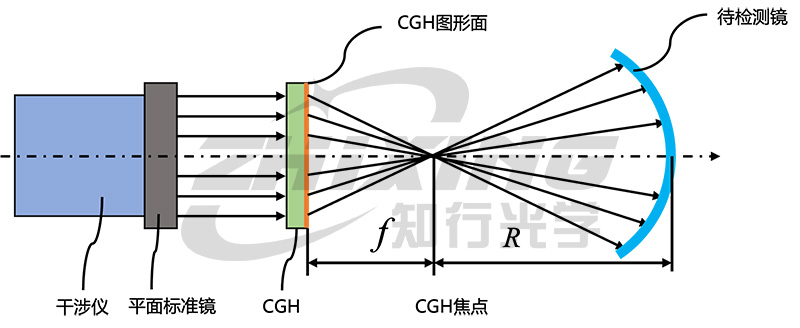

เส้นทางแสงการตรวจจับ CGH (รูปแบบที่หันหน้าไปทางกระจกที่จะทดสอบ)
ขั้นตอนที่ 3: ค้นหา "พิกัด" และระบุเครื่องหมาย Y+ CGH ไม่เพียงแต่เป็นเลนส์เท่านั้น แต่ยังเป็นการอ้างอิงพิกัดทางกายภาพด้วย เพื่อให้แน่ใจว่าผลการทดสอบตรงกับเอกสารการออกแบบ (เช่น รุ่น Zemax) จะต้องกำหนดระบบพิกัดการทดสอบ พื้นผิว CGH มาตรฐานจะถูกสลักด้วยเครื่องหมายพิกัด ซึ่งโดยปกติจะเป็นเครื่องหมาย Y+ เมื่อติดตั้งเข้ากับเฟรม ตรวจสอบให้แน่ใจว่าเครื่องหมาย Y+ อยู่ในแนวเดียวกับทิศทางที่กำหนดของส่วนรองรับ เมื่อระบบพิกัดอยู่ในแนวเดียวกันเท่านั้น การปรับท่าทางในภายหลังจึงมีความหมาย

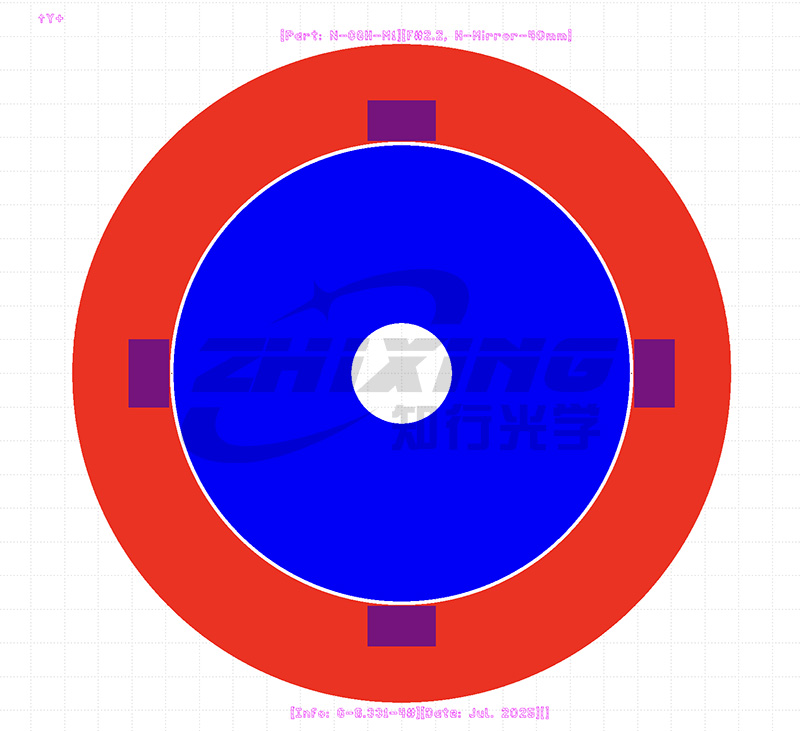

ตัวระบุระบบพิกัด CGH (ซ้ายบน Y+)
ขั้นตอนที่ 4: การวางตำแหน่ง CGH และใช้ "Focus Blocking" เพื่อกำหนดออฟเซ็ต หลังจากวาง CGH ลงในเส้นทางแสงตามแบบการออกแบบแล้ว ผู้เริ่มต้นมักจะพบแสงเล็ดลอดจำนวนมากในเส้นทางแสง ในเวลานี้ "การปิดกั้นโฟกัส" คือเครื่องช่วยชีวิตของคุณ เราวางรูเล็กๆ หรือแผ่นกันแสงไว้ที่จุดโฟกัสการออกแบบของ CGH และใช้เพื่อ: 1. กำหนดออฟเซ็ต: นี่คือขนาดทางกายภาพที่ใช้งานง่ายที่สุด สังเกตว่าแสงอ้างอิงที่ปล่อยออกมาจากอินเทอร์เฟอโรมิเตอร์และแสงที่ส่งคืนมาบรรจบกันที่ศูนย์กลางของรูเล็กๆ หรือไม่ หากจุดแสงที่ส่งคืนเบี่ยงเบนไป แสดงว่ามีการชดเชยอย่างมีนัยสำคัญในท่า ด้วยการปรับกรอบการปรับ 5D เพื่อปรับจุดแสงเข้าไปในรูเล็กๆ อย่างแม่นยำ ระบบจึงสามารถจัดตำแหน่งได้ตั้งแต่แรก 2. การกรองเชิงพื้นที่: แผ่นกั้นแสงสามารถกรองแสงเล็ดลอดการเลี้ยวเบนที่ไม่ต้องการได้อย่างมีประสิทธิภาพ ทำให้สนามสัญญาณรบกวนบริสุทธิ์ และทำให้ขอบชัดเจนและอ่านง่าย ขั้นตอนที่ 5: ปรับท่าทางอย่างละเอียดเพื่อลดสิ่งตกค้าง ขั้นตอนสุดท้ายคือการวางและปรับกระจกภายใต้การทดสอบ การใช้พื้นที่ช่วยจัดตำแหน่งของอินเทอร์เฟอโรมิเตอร์ หลังจากปรับจุดแสงสะท้อนกลับของกระจกที่ทดสอบให้ตรงกับจุดหลักของ CGH ในตอนแรก ระบบจะสลับไปที่โหมดการตรวจจับ ตรรกะการดำเนินงาน ณ จุดนี้แตกต่างกันไปขึ้นอยู่กับประเภทของกระจกเงา:
● โคแอกเชียลแอสเฟอริคัล: โฟกัสอยู่ที่การปรับขอบให้กระจัดกระจายที่สุดเท่าที่จะเป็นไปได้ ด้วยการปรับแบบละเอียด อาการโคม่าและกำลังที่สอดคล้องกันจะลดลงเพื่อให้แน่ใจว่ากระจกและแกนออปติคอลอยู่ในตำแหน่งที่สมบูรณ์แบบ
● แอสเฟอริคัลนอกแกน: ตรรกะจะแตกต่างออกไปเล็กน้อย โดยมุ่งเน้นที่การทำให้จุดแสงครอบคลุมพื้นที่ที่ทดสอบโดยสมบูรณ์ ขณะเดียวกันก็ลด RMS (ข้อผิดพลาดรูตค่าเฉลี่ยกำลังสอง) ให้เหลือน้อยที่สุด สรุป: การทดสอบ CGH เป็นเกม "จากหยาบไปละเอียด" ตั้งแต่การวางตำแหน่ง "ระดับมิลลิเมตร" ของการจัดตำแหน่งรูเข็ม ไปจนถึงการบรรจบกันของจุดไฟเสริม "ระดับไมโครมิเตอร์" จากนั้นไปจนถึงการปรับอย่างละเอียด "ระดับนาโนเมตร" เพื่อลดความคลาดเคลื่อน การกำหนดมาตรฐานแต่ละขั้นตอนมีไว้เพื่อความแม่นยำสูงสุด
